Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01) Touch Probe Cycles
Страница 102
102
3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

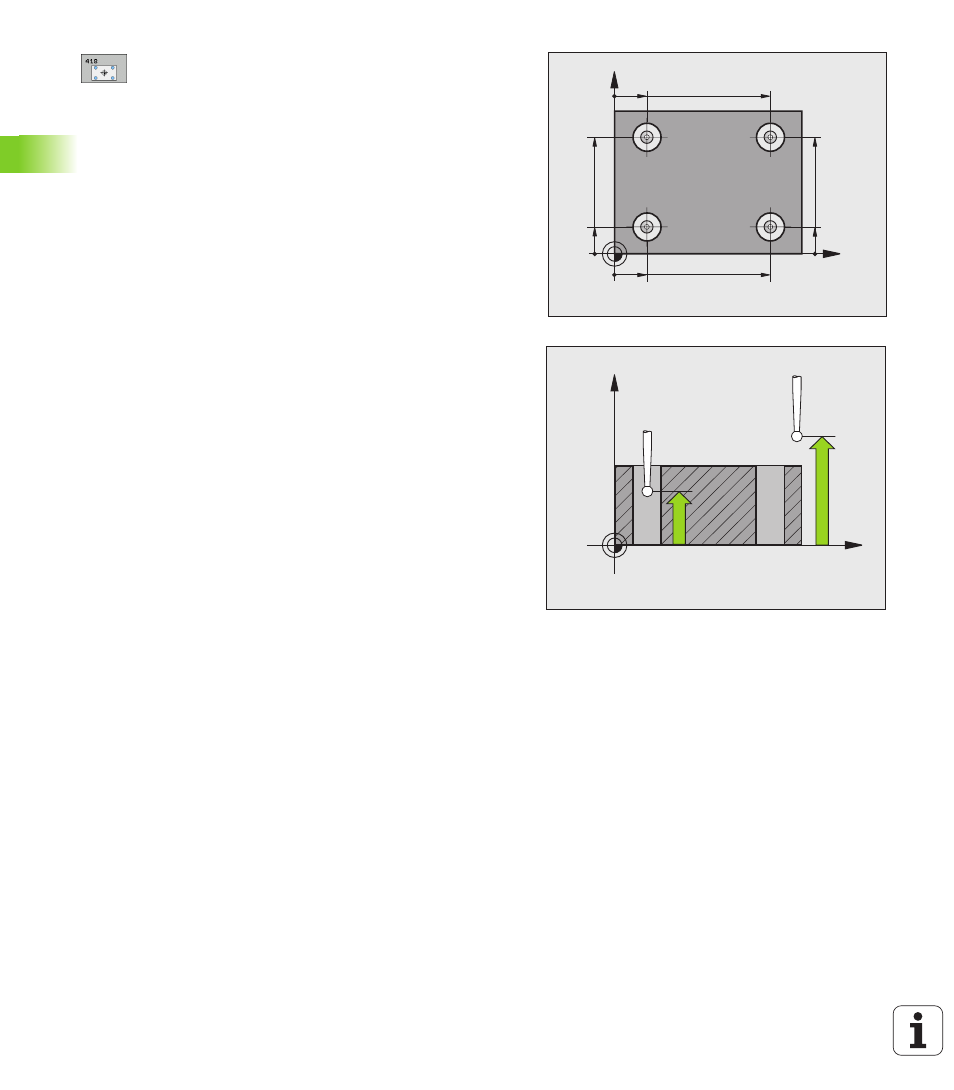

1-ый центр 1-ой оси Q268 (абсолютный): центр 1-
го отверстия на главной оси плоскости обработки.
1-ый центр 2-ой оси Q269 (абсолютный): центр 1-
го отверстия на вспомогательной оси плоскости
обработки.
2-ой центр 1-ой оси Q270 (абсолютный): центр 2-
го отверстия на главной оси плоскости обработки.
2-ой центр 2-ой оси Q271 (абсолютный): центр 2-
го отверстия на вспомогательной оси плоскости
обработки.
3-ий центр 1-ой оси Q316 (абсолютный): центр 3-
го отверстия на главной оси плоскости обработки.
3-ий центр 2-ой оси Q317 (абсолютный): центр 3-
го отверстия на вспомогательной оси плоскости
обработки.
4-ый центр 1-ой оси Q318 (абсолютный): центр 4-
го отверстия на главной оси плоскости обработки.
4-ый центр 2-ой оси Q319 (абсолютный): центр 4-
го отверстия на вспомогательной оси плоскости
обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
