Страница 29: Калибровка рабочей длины
HEIDENHAIN TNC 620
29
2.2
К
алибровка
из
мерительног
о
щупа
2.2 Калибровка измерительного
щупа
Введение
Калибровка измерительного щупа должна выполняться в случае:
ввода в эксплуатацию,
поломки щупа,
смены щупа,
изменения подачи при измерении,
неточностей, вызванных, например, нагреванием станка,
смены оси измерительного щупа.
Во время калибровки система ЧПУ определяет «рабочую» длину
щупа и «рабочий» радиус наконечника. Для калибровки 3D-
измерительного щупа регулировочное кольцо, имеющее
известную высоту и внутренний радиус, зажимается на столе
станка.

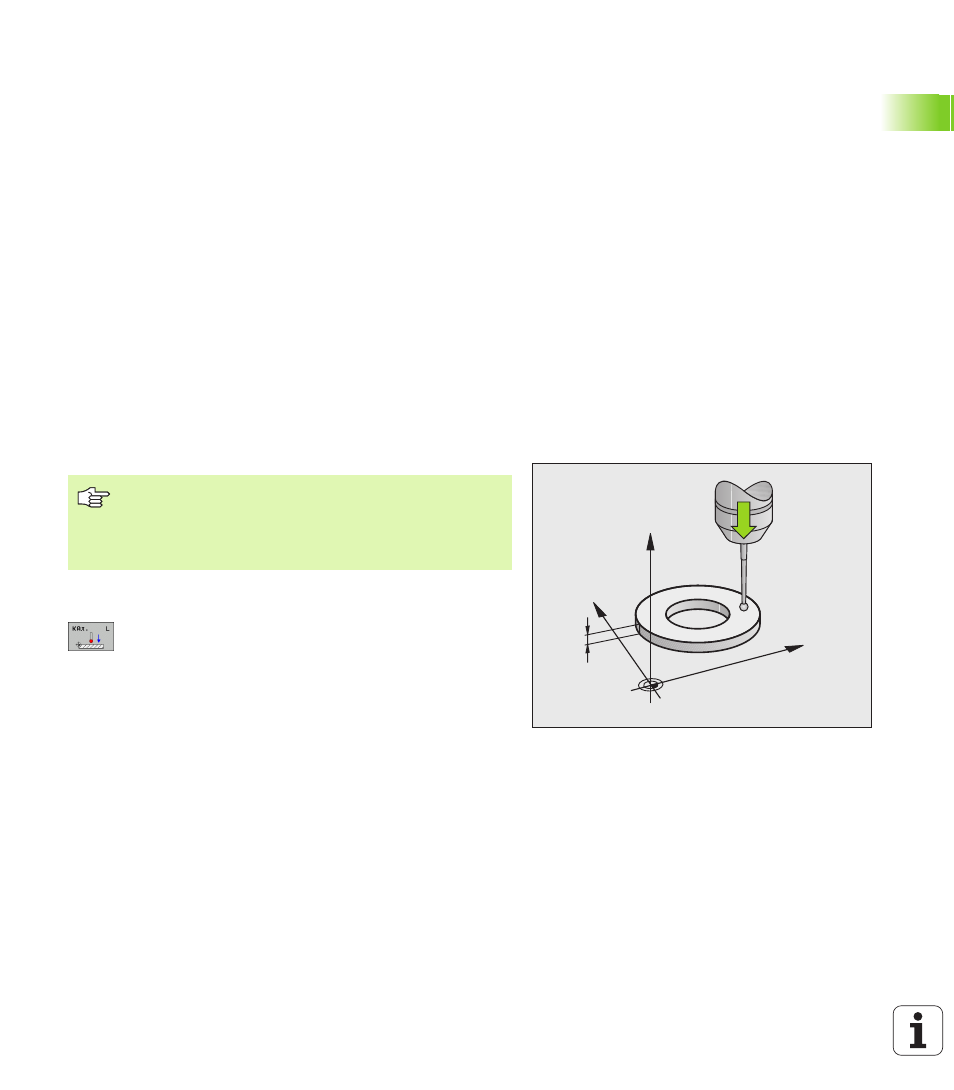

Калибровка рабочей длины
Установите опорную точку на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
Выберите функцию калибровки длины щупа:
нажмите пререпрограммируемую клавишу
ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL. L. Система ЧПУ
выведет на экран окно меню с четырьма полями
для ввода.
Введите ось инструмента (клавиша оси).
Точка привязки: введите высоту регулировочного
кольца.
Рабочий радиус сферического наконечника и
Рабочую длину вводить не нужно.
Установите щуп вплотную над поверхностью
регулировочного кольца.
Если необходимо, следует изменить направление
перемещения: выбор с помощью
перепрограммируемой клавиши или клавиш со
стрелками.
Снятие размера поверхности: нажмите внешнюю
клавишу СТАРТ.
5
Y
X
Z
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает
опорную точку инструмента на переднем конце
шпинделя.
