3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

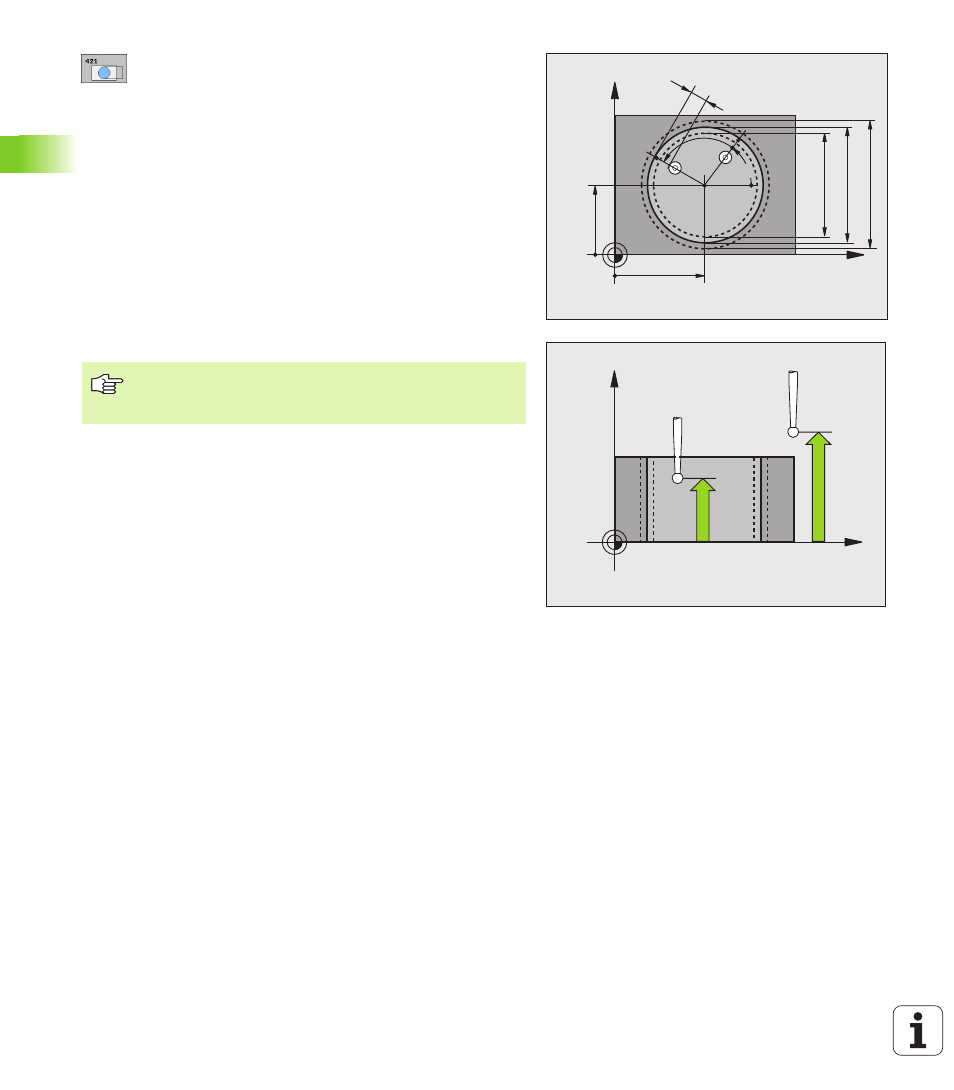

Центр 1-ой оси Q273 (абсолютный): центр
отверстия на главной оси плоскости обработки.
Центр 2-ой оси Q274 (абсолютный): центр
отверстия на вспомогательной оси плоскости
обработки.
Заданный диаметр Q262: введите диаметр
отверстия.
Стартовый угол Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой контакта.
Угловой шаг Q247 (в приращениях): угол между
двумя точками измерения, знак углового шага
определяет направление обработки (- = по
часовой стрелке). Если нужно измерить дуги
окружности, то следует программировать угловой
шаг меньше 90°.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Переход на безопасную высоту Q301: задает,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Максимальный размер отверстия Q275:
максимальный допускаемый диаметр отверстия
(круговый карман).
Минимальный размер отверстия Q276:
минимальный допускаемый диаметр отверстия
(круговый карман).
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки.
X
Y
Q274
±Q280
Q273
±Q279
Q27
6
Q325
Q247
Q262
Q275
MP6140
+
Q320
X
Z
Q261
Q260
Чем меньше запрограммированный угловой шаг, тем
более неточно ЧПУ рассчитывает размеры отверстия.
Минимальное вводимое значение: 5°.
