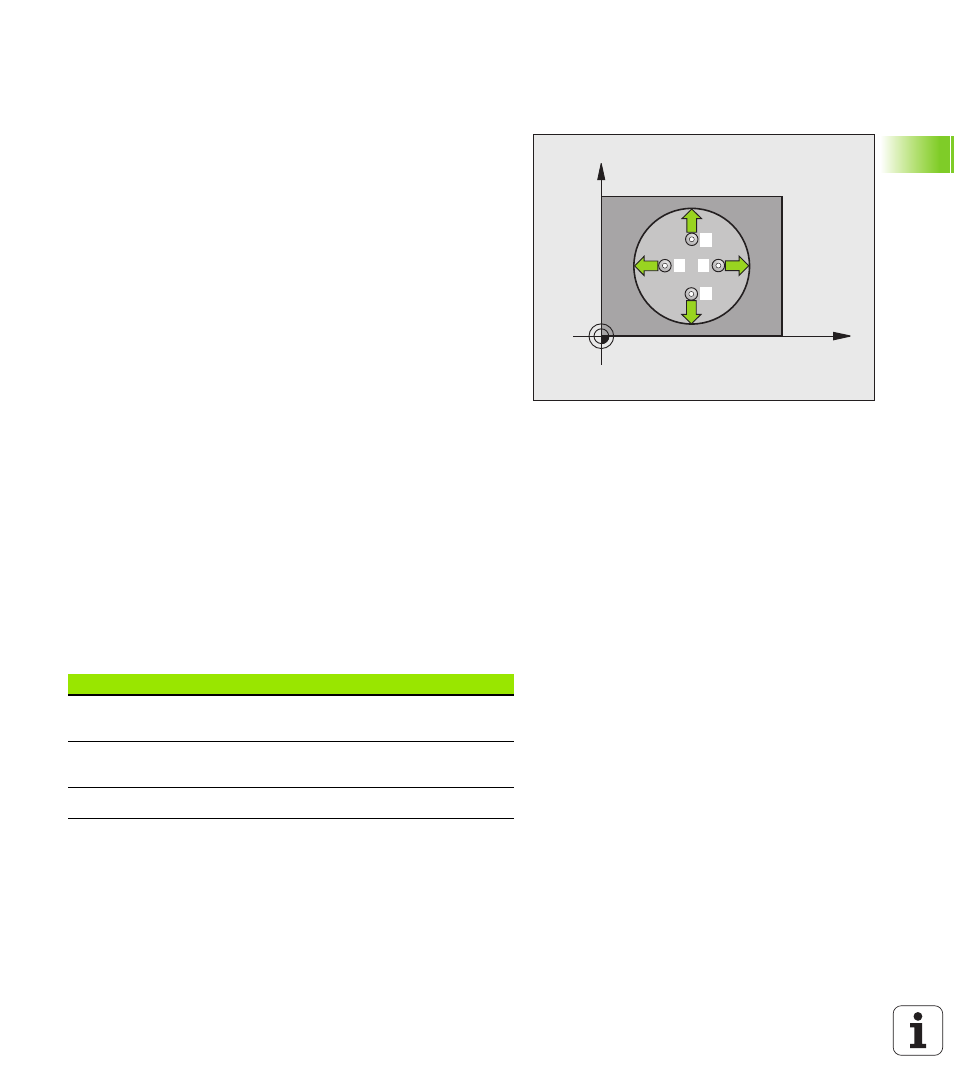

ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО
КАРМАНА (цикл измерительного щупа 412,
DIN/ISO: G412)
Цикл измерительного щупа 412 определяет центр круглого
кармана и задает этот центр в качестве точки привязки.
Альтернативно система ЧПУ может записывать этот центр в
таблицу нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 21) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка F).
ЧПУ определяет направление контактирования
автоматически в зависимости от программированного
стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход.
4 Система ЧПУ позиционирует измерительный щуп в точке
измерения
3
, а затем в точке измерения
4
и выполняет третий
или четвертый измерительный ход.
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает распознанную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65) и сохраняет фактическое значение в указанных
далее параметрах Q.
6 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
