HEIDENHAIN TNC 620 67
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

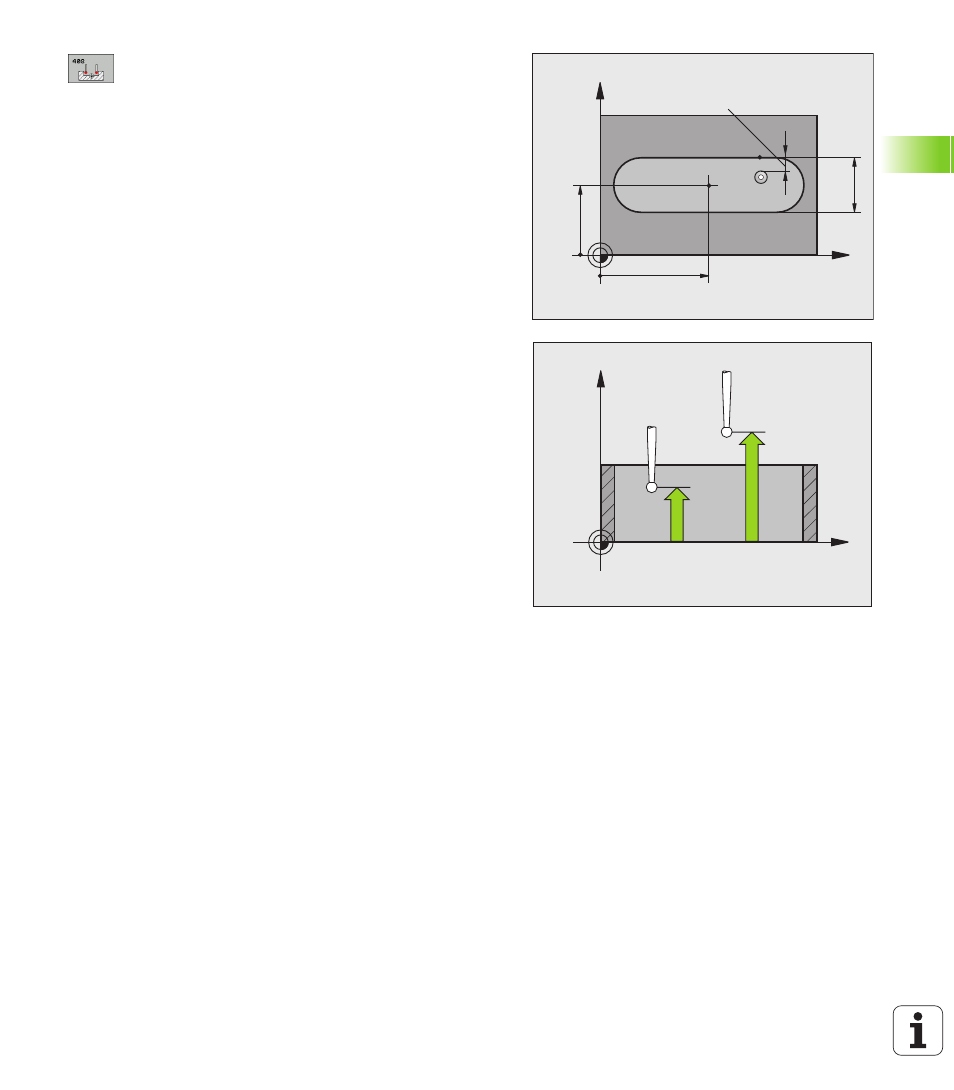

 Центр 1-ой оси Q321 (абсолютный): центр паза на
главной оси плоскости обработки.
 Центр 2-ой оси Q322 (абсолютный): центр паза на
вспомогательной оси плоскости обработки.
 Ширина канавки Q311 (инкременталбно): ширина
канавки независимо от положения на плоскости
обработки
 Ось измерения (1=1-ая ось/2=2-ая ось) Q272:
ось, в которой должно выполняться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
 Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
 Номер в таблице Q305: укажите номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра паза. При вводе Q305=0, ЧПУ
автоматически устанавливает индикацию таким
образом, что новая точка привязки лежит в центре
паза.
 Новая точка привязки Q405 (aбсолютная):
координата на оси измерения, на которую система
ЧПУ должна задать распознанный центр паза.
Базовая настройка = 0.
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
