Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01) Touch Probe Cycles
Страница 34
34
2 Циклы измерительных щупов ручном режиме и в режиме эл. маховичка
2.4
Ус
та
н
о
в
ка
к
оор
динаты
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
щупа
2.4 Установка координаты точки
привязки с помощью 3D-щупа
Введение
Функции установки координаты точки привязки на выровненной
заготовке выбираются при помощи следующих
перепрограммируемых клавиш:
Установка координат точки привязки на произвольной оси с
помощью ОЩУПЫВАНИЕ POS.
Назначение угла в качестве точки привязки при помощи
ОЩУПЫВАНИЕ P.
Центр окружности в качестве точки привязки при помощи
ОЩУПЫВАНИЕ CC.

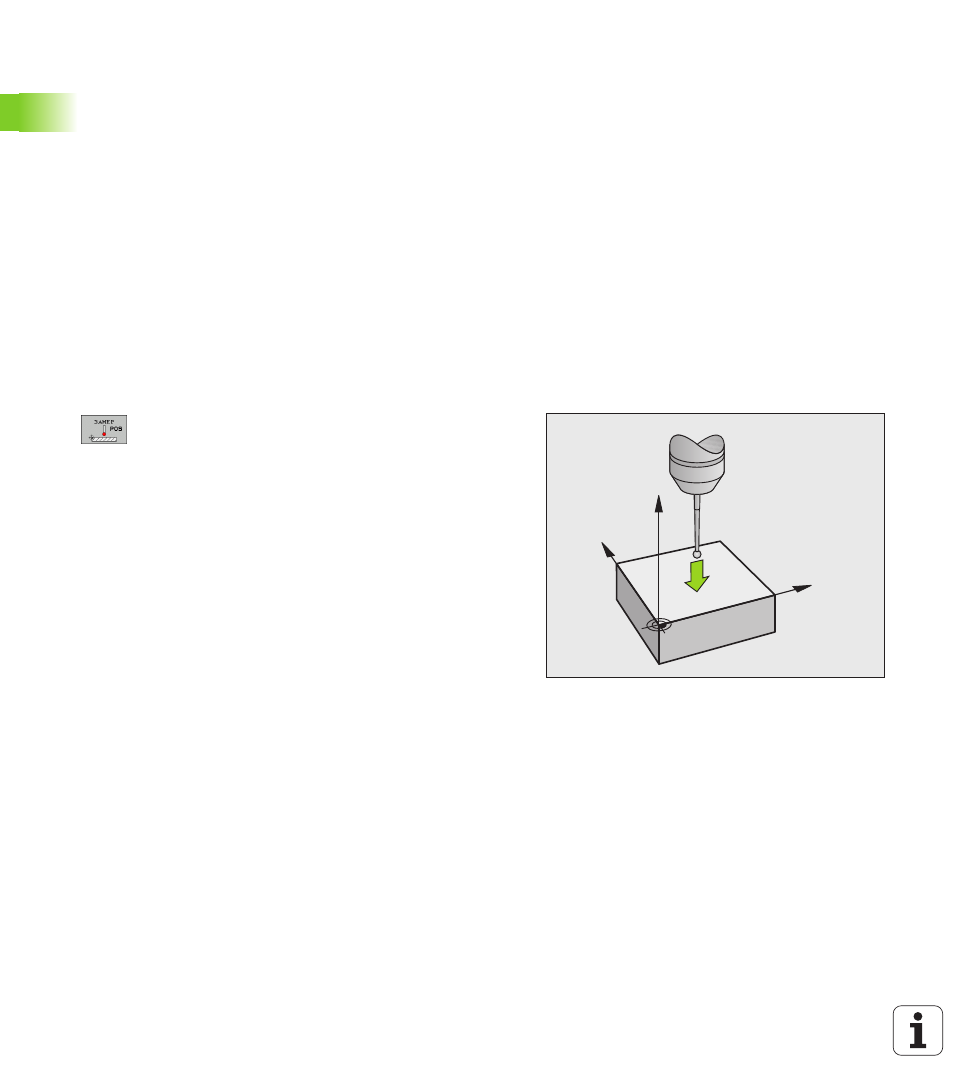

Установка точки привязки на произвольной
оси
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
POS.
Переместите измерительный щуп к точке
измерения.
Выберите направление ощупывания и
одновременно ось, для которой устанавливается
опорная точка, например, ощупывать в
направлении Z: выбор с помощью Softkey.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Точка привязки: подвердите заданную
координату при помощи перепрограммируемой
клавиши УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значение в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 27 или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
Y
X
Z
