HEIDENHAIN TNC 620 19
1.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
из
ме
рительны
х
щупов
!
1.2 Перед началом работы с
циклами измерительных
щупов!
Для охвата максимально возможного диапазона задач измерений
существует возможность общей настройки основных
характеристик циклов измерительных щупов через параметры
станка. В случае использования нескольких измерительных
щупов на одном станке данные настройки действительны для
всех щупов.
Кроме того, предусмотрена возможность настройки таблицы
измерительного щупа, которая может быть задана отдельно для
каждого щупа. При помощи данных настроек можно согласовать
параметры с соответствующим измерительным щупом или
конкретным случаем применения (смотри „Таблица
измерительного щупа” на странице 22).

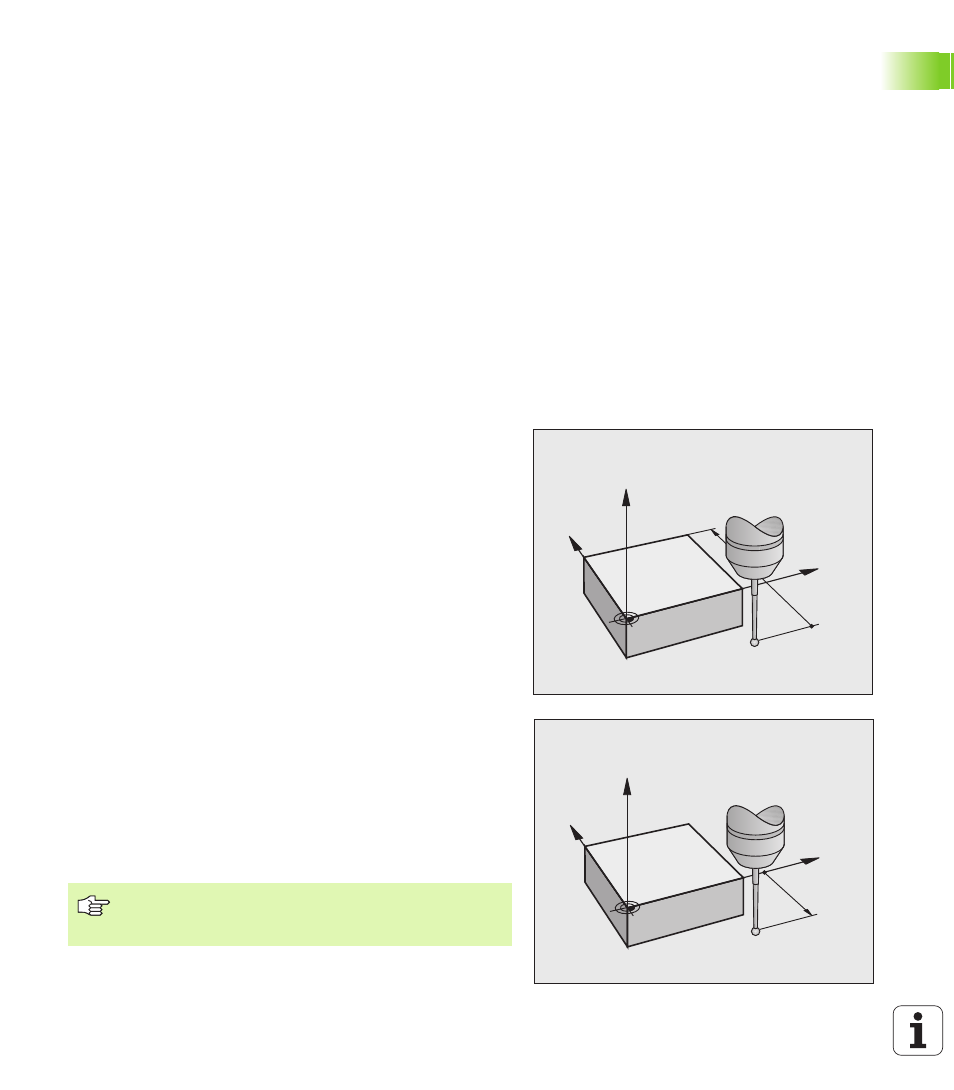

Maксимальный путь перемещения до точки
ощупывания: DIST в таблице изм. щупа
Если в пределах установленного параметром DIST пути не
происходит отклонения щупа, ЧПУ выдает сообщение об ошибке.
Безопасное расстояние до точки
ощупывания: SET_UP в таблице изм. щупа
Параметром SET_UP задается расстояние до определенной или
рассчитанной циклом точки ощупывания, по которому система
ЧПУ должна осуществить предварительное позиционирование
измерительного щупа. Чем меньше вводимое значение, тем
точнее следует определить координату измеряемой точки. Во
многих циклах измерительных щупов можно определить
дополнительный безопасный размер, который прибавляется к
параметру SET_UP.
Ориентирование инфракрасного щупа в
запрограммированном направлении снятия
размера: TRACK в таблице изм. щупа
Чтобы повысить точность измерения, можно установить TRACK =
ON, чем обеспечивается ориентирование инфракрасного щупа в
запрограммированном направлении перед каждой процедурой
снятия размера. Таким образом, щуп отклоняется всегда в одном
и том же направлении.
Y
X
Z
MP6130
Y
X
Z
MP6140
В случае изменения TRACK = ON необходимо
выполнить повторную калибровку измерительного
щупа.
