44
3 Циклы измерительных щупов для автоматической проверки заготовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

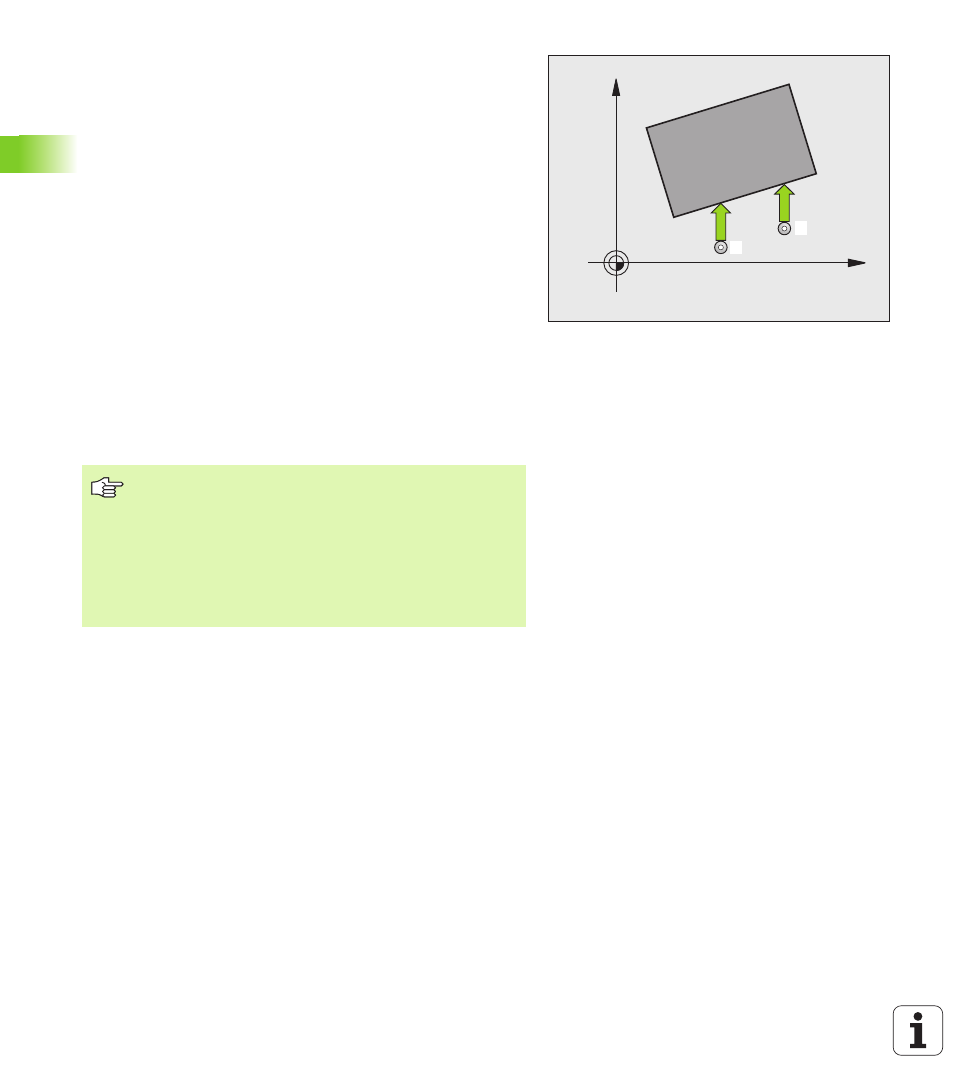

РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (цикл
измерительного щупа 400, DIN/ISO: G400)
Цикл измерительного щупа 400 путем измерения двух точек,
которые должны лежать на одной прямой, распознает смещение
заготовки. С помощью функции разворота плоскости обработки
система ЧПУ компенсирует измеренное значение (Смотри также
“Компенсация смещения заготовки” на странице 32).
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 21) в
запрограммированной точке измерения
1
. При этом ЧПУ
смещает измерительный щуп на безопасное расстояние
против заданного направления перемещения.
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
3 После чего щуп перемещается к следующей точке измерения
2
и выполняет второй измерительный ход.
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет поворот плоскости обработки на
измеренную величину.
X
Y
1
2
Перед программированием необходимо
учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ сбрасывает активный разворот
плоскости обработки в начале цикла в исходное
положение.
