HEIDENHAIN TNC 620
69
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к
ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ РЕБРА (цикл
измерительного щупа 409, DIN/ISO: G409)

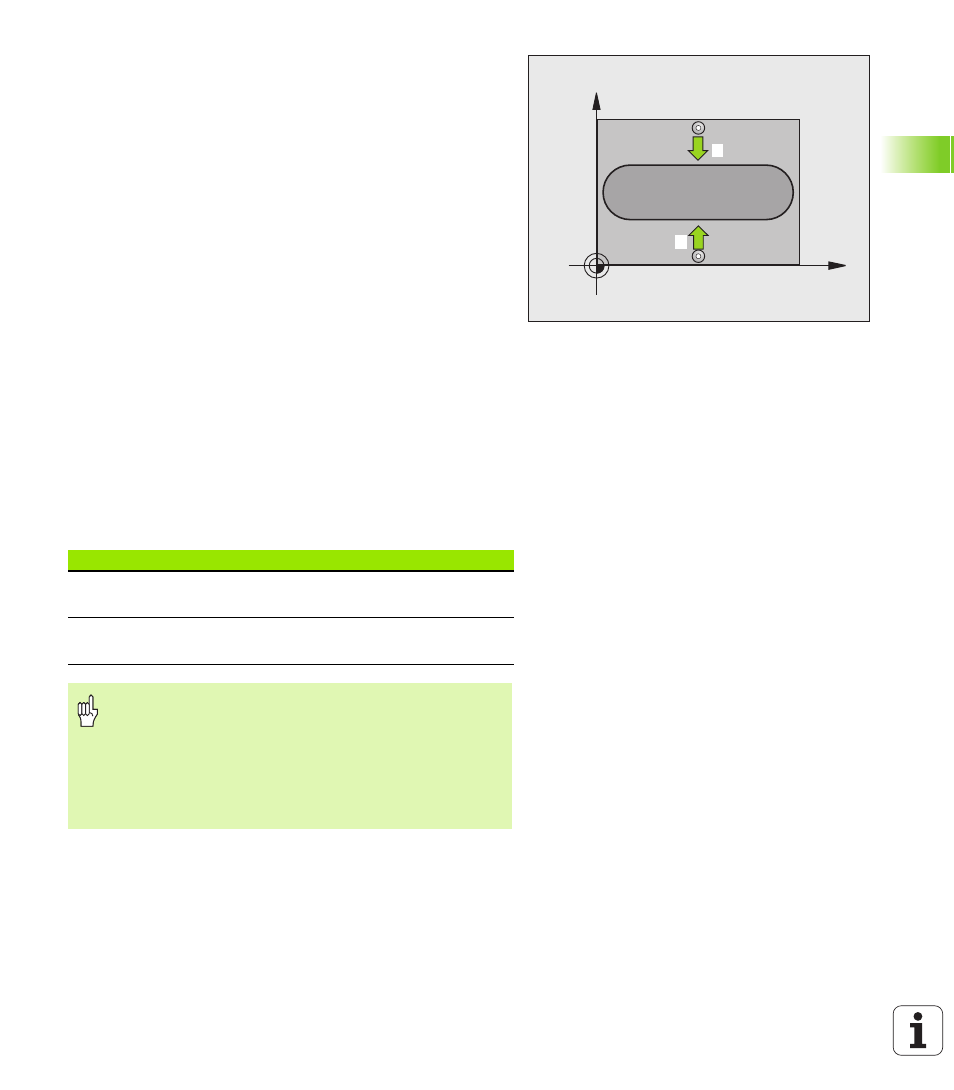

Цикл измерительного щупа 409 определяет центр ребра и задает
этот центр в качестве точки привязки. Альтернативно система
ЧПУ может записывать этот центр в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 21) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
3 После чего щуп перемещается на безопасную высоту к
следующей точке измерения
2
и выполняет там следующий
измерительный ход.
4 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает распознанную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65) и сохраняет фактическое значение в указанных
далее параметрах Q.
5 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.
X
Y
1
2
Номер параметра
Значение
Q166
Фактическое значение измеренной
ширины ребра
Q157
Фактическое значение положения
средней оси
Перед программированием необходимо
учитывать
Во избежание столкновения между щупом и деталью,
нужно ввести завышенное значение ширины ребра.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
