32
2 Циклы измерительных щупов ручном режиме и в режиме эл. маховичка
2.3
Ко
мпенс
ация
смещения
за
го
то
в
ки
2.3 Компенсация смещения
заготовки
Введение

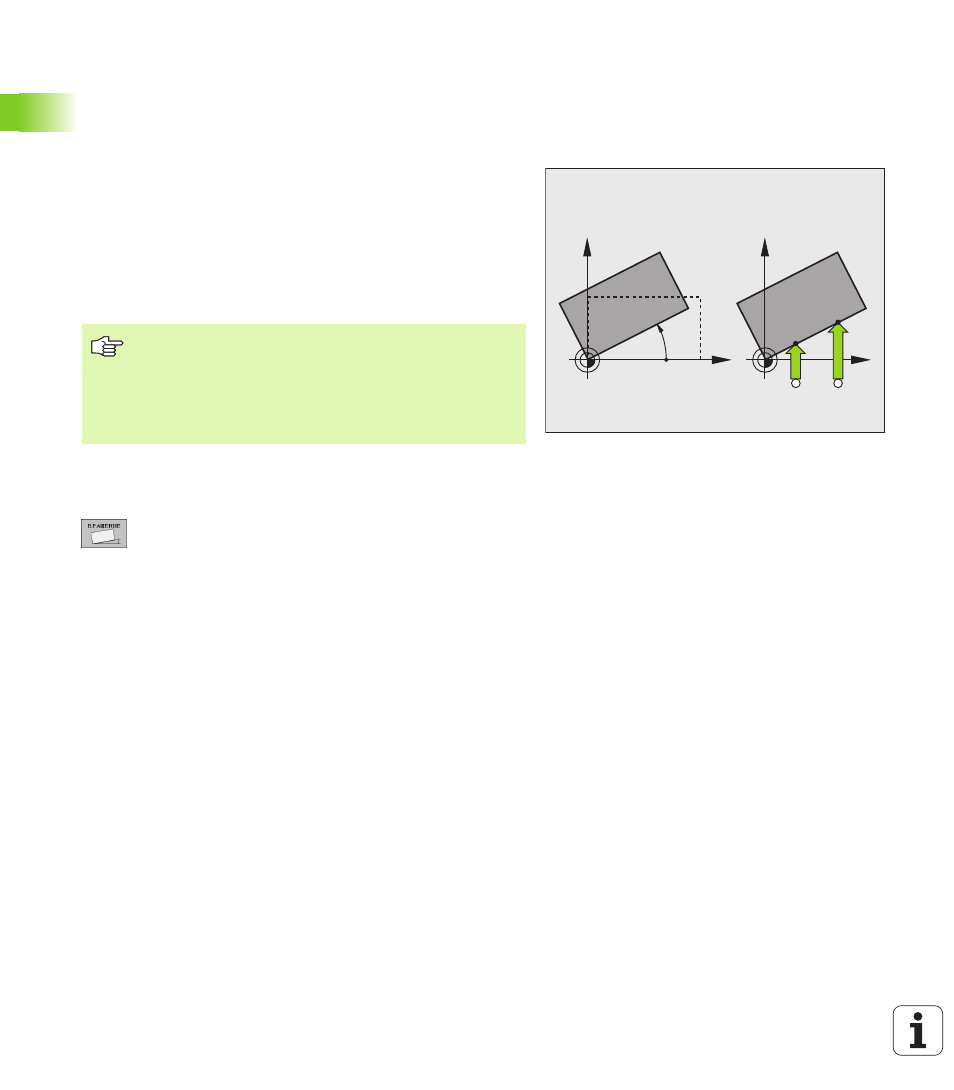

Наклоненное положение обрабатываемой детали система ЧПУ
компенсирует арифметически, путем поворота.
Для этого система управления задает поворот на такой угол,
который образуется между одной плоскостью заготовки и
опорным углом плоскости обработки. См. рисунок справа.
В зависимости от оси инструмента система ЧПУ сохраняет
разворот плоскости обработки в графах SPA, SPB или SPC
таблицы предустановок.
Определение разворота плоскости обработки
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
ROT.
Переместите измерительный щуп к первой точке
измерения.
Выберите направление измерения
перпендикулярно к опорной оси угла: выбор оси и
направления осуществляется через
перепрограммируемую клавишу.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Переместите измерительный щуп ко второй точке
измерения.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Система ЧПУ определит величину разворота
плоскости обработки и отобразит данный угол
после диалога Угол поворота =.
Активируйте разворот плоскости обработки, нажав
перепрограммируемую клавшу УСТ. РАЗВОРОТ
ПЛОСК. ОБРАБОТКИ.
Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
X
Y
PA
X
Y
A
B
Направление измерения смещения заготовки всегда
выбирается перпендикулярно к опорному углу оси.
Для правильного расчета разворота плоскости
обработки при отработке программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
