3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к
Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.

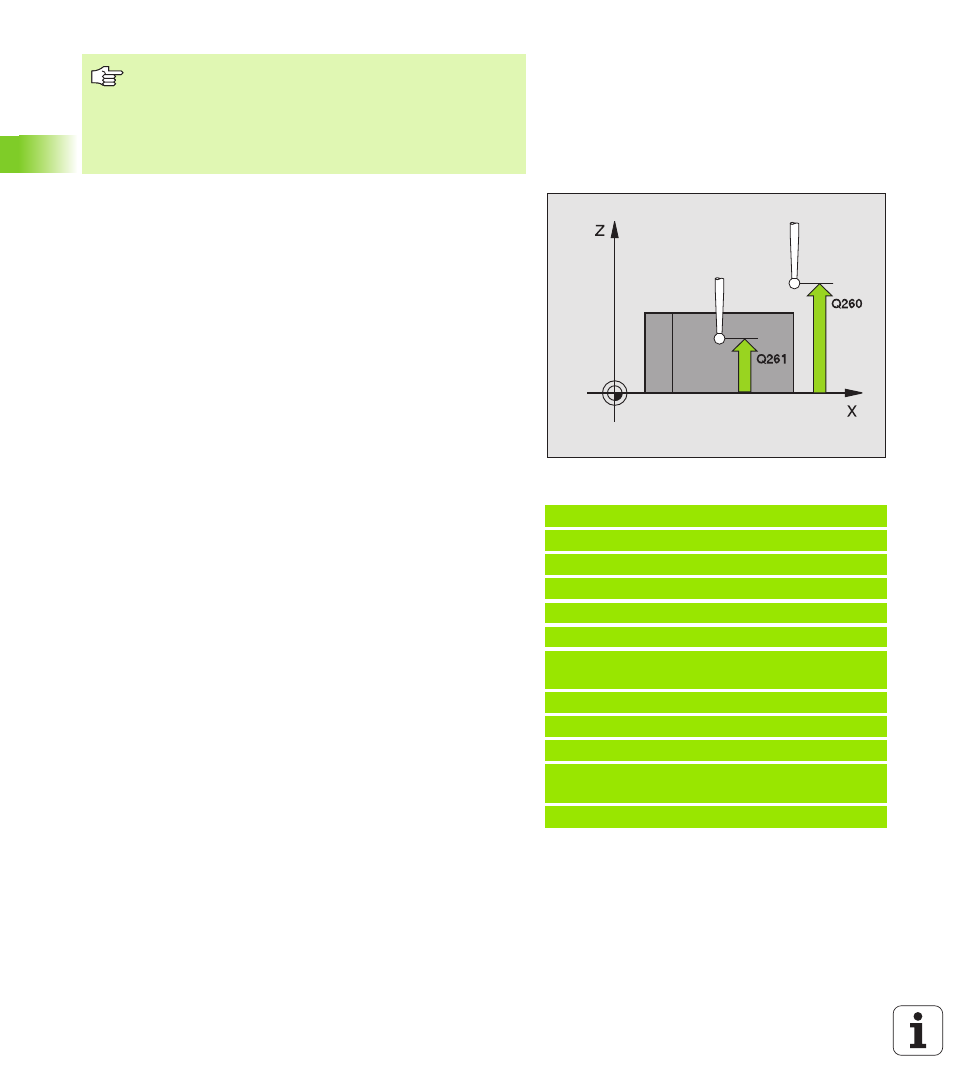

Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Протокол измерения Q281: задает, должна ли
система ЧПУ составлять протокол измерения:
0: не составлять протокол измерения.
1: Создание протокола: TNC сохраняет файл
протокола TCHPR420.TXT как правило в
каталоге, в котором сохраняется также программа
измерения TNC:\
2: прерывание отработки программы и вывод
протокола измерения на дисплей ЧПУ.
Продолжение программы с помощью NC-старт.
Если ось измерительного щупа = ось измерения,
то необходимо учесть:
Q263 выбирать равным Q265, если следует измерять
угол в направлении оси А; Q263 выбирать не равным
Q265, если угол должен измеряться в направлении
оси В.
Пример: Команды ЧПУ
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+10 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q265=+15 ;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q266=+95 ;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
