2 Циклы измерительных щупов ручном режиме и в режиме эл. маховичка
2.2
К
алибровка
из
мерительног
о
щупа
Выполните калибровку рабочего радиуса и
компенсацию несоосности измерительного
щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
Во время калибровки смещения центра система ЧПУ
поворачивает 3D-щуп на 180°. Поворот выполняется через
дополнительную функцию, закладываемую производителем
станка в параметре mStrobeUTurn.
Ручная калибровка выполняется следующим образом:

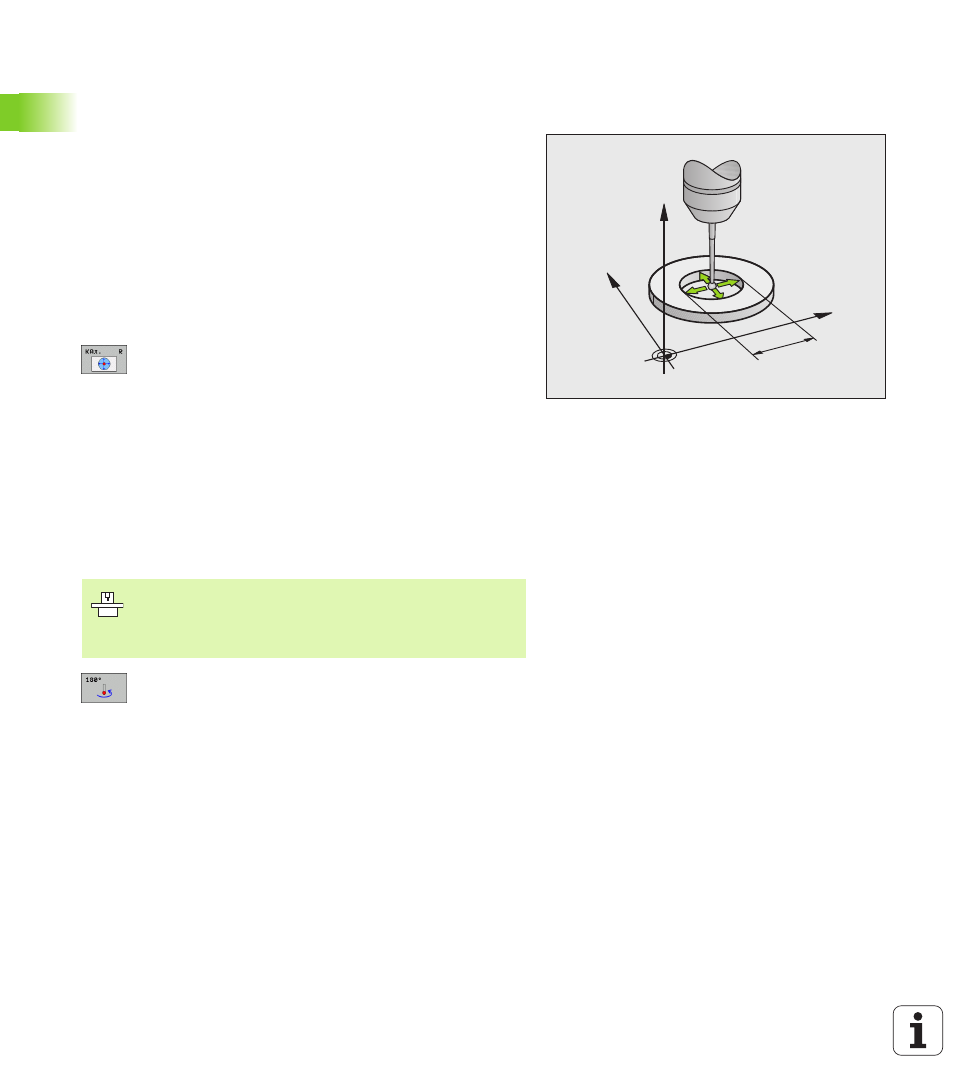

Расположите сферический наконечник щупа в "Ручном режиме"
в отверстии регулировочного кольца.
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмте перепрограммируемую клавишу KAL. R.
Выберите ось инструмента, введите радиус
регулировочного кольца.
Ощупывание: 4 раза нажмите на внешнюю
клавишу СТАРТ. 3D-щуп снимет размер в одной
позиции отверстия по каждому направлению оси и
рассчитает рабочий радиус сферического
наконечника щупа.
Для выхода из функции калибровки нажмите
перепрограммируемую клавишу КОНЕЦ.
Tastkugel-Mittenversatz bestimmen: Softkey 180°
drьcken. Система ЧПУ поворнет измерительный
щуп на 180°.
Ощупывание: 4 раза нажмите на внешнюю
клавишу СТАРТ. 3D-щуп снимет размер в одной
точке отверстия по каждому направлению оси и
рассчитает смещение центра измерительного
щупа.
Y
X
Z
10
Для определения несоостности наконечника щупа,
система ЧПУ должна быть подготовлена
производителем станка. Внимательно изучите
руководство по обслуживанию станка!
