HEIDENHAIN TNC 620
109
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

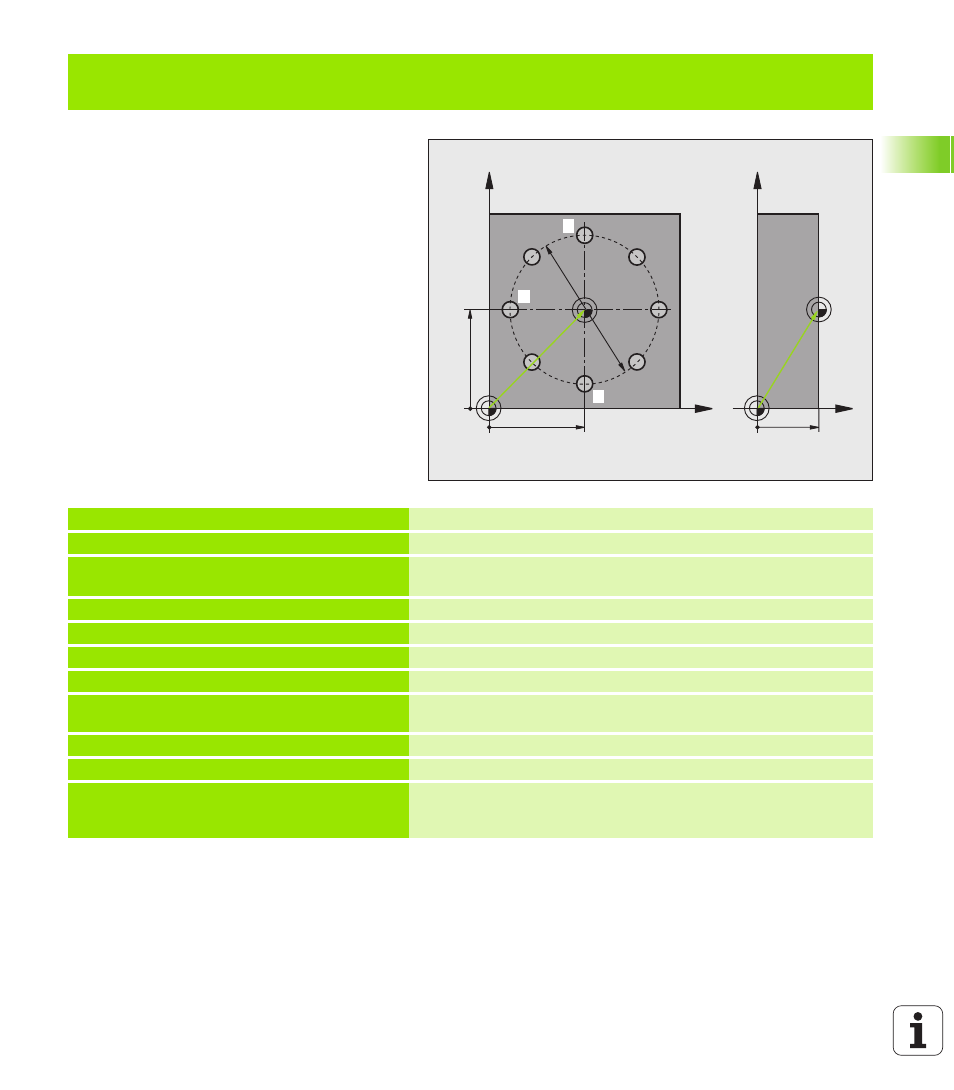

Пример: Задание точки привязки к верхней грани детали и центру окружности
отверстий
Измеренный центр окружности отверстий
должен записываться в таблицу предустановок
для его последующего использования.
0 BEGIN PGM CYC416 ММ
1 TOOL CALL 69 Z
Вызов инструмента 0 для задания оси измерительного щупа
2 TCH PROBE 417 ТОЧКА ПРИВЯЗКИ К ОСИ
ИЗМ.ЩУПА
Определение цикла для задания точки привязки на оси
измерительного щупа
Q263=+7,5 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Точка измерения: X-координата
Q264=+7.5 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Точка измерения: Y-координата
Q294=+25 ;1-АЯ ТОЧКА 3-ЕЙ ОСИ
Точка измерения: Z-координата
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Безопасное расстояние дополнительно к колонке SET_UP
Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без опасности столкновения
Q305=1
;НОМЕР В ТАБЛИЦЕ
Записать координату Z в строку 1
Q333=+0 ;ТОЧКА ПРИВЯЗКИ
Обнулить ось измерительного щупа
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
Сохранить рассчитанную опорную точку с опорой на систему
координат станка (REF-система) в таблице предустановок
PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
