114 3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к
Результаты измерений в параметрах Q
Результаты измерения соответствующего цикла измерения
система ЧПУ сохраняет в действующих глобальных параметрах с
Q150 по Q160. Отклонения от заданного значения сохраняются в
параметрах с Q161 до Q166. Нужно учесть таблицу параметров
результатов, приводимую вместе с каждым описанием цикла.

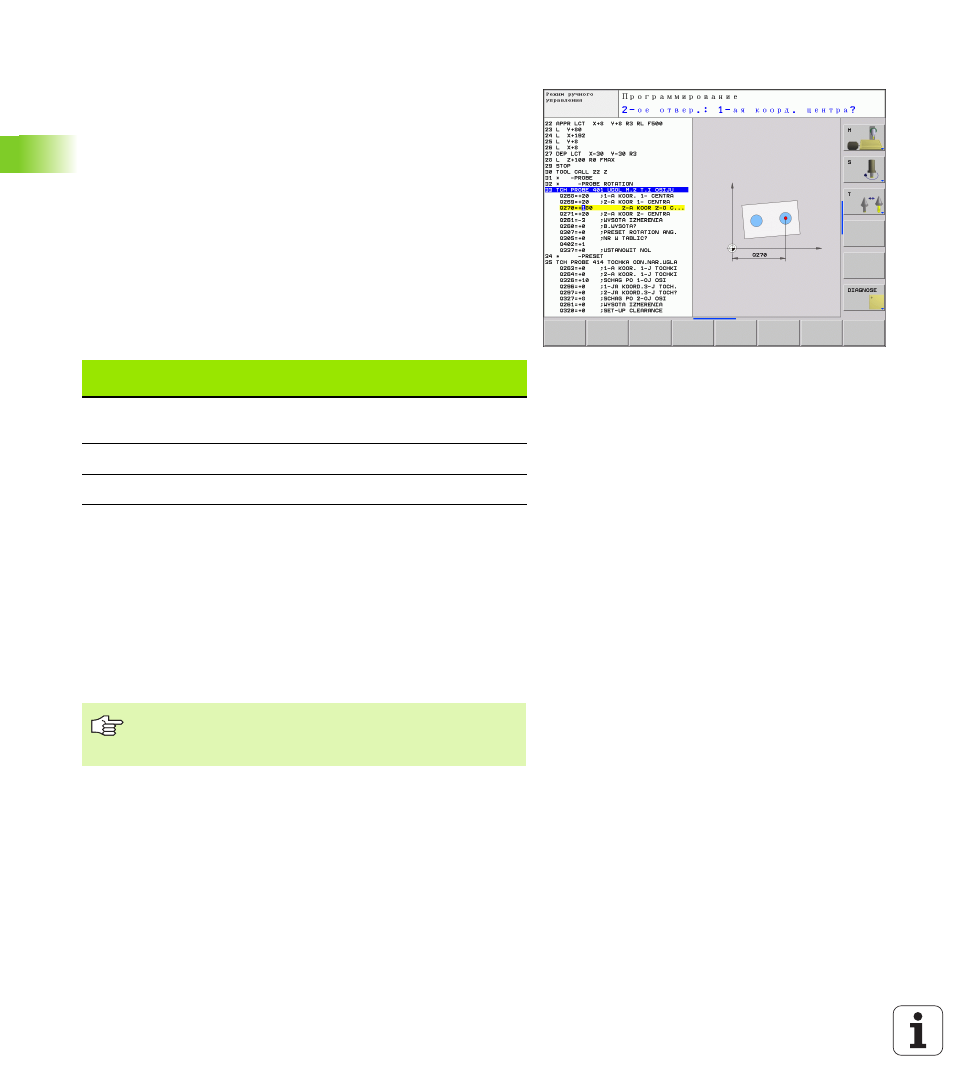

Система ЧПУ при определении цикла дополнительно выводит на
экран вспомогательный рисунок соответствующего цикла с
параметрами результатов (см. рисунок справа вверху). Причем
параметр результата на светлом фоне относится к
соответствующему вводимому параметру.
Статус измерения
В некоторых циклах через параметры глобального действия Q180
до Q182 можно запросить статус измерения::
Система ЧПУ ставит меркер дополнительной обработки или
брака, если результаты измерения лежат вне пределов допуска.
Чтобы выяснить, какой из результатов измерений лежит вне
допуска, нужно дополнительно обратить внимание на протокол
измерения или проверить соответствующие результаты
измерений (с Q150 до Q160) на предельные значения.
В цикле 427 система ЧПУ по умолчанию исходит из того, что
измеряется наружный размер (цапфа). Путем соответствующего
выбора максимального и минимального размера в комбинации с
направлением измерения можно скорректировать измерения.
Статус измерения
Значение
параметра
Значения измерения лежат в пределах
допуска
Q180 = 1
Требуется дополнительная обработка Q181 = 1
Брак Q182 = 1
Система ЧПУ ставит меркер статуса также и в том
случае, если оператор не вводил значений допуска
или максимальных/минимальных размеров.
