HEIDENHAIN TNC 620 93
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

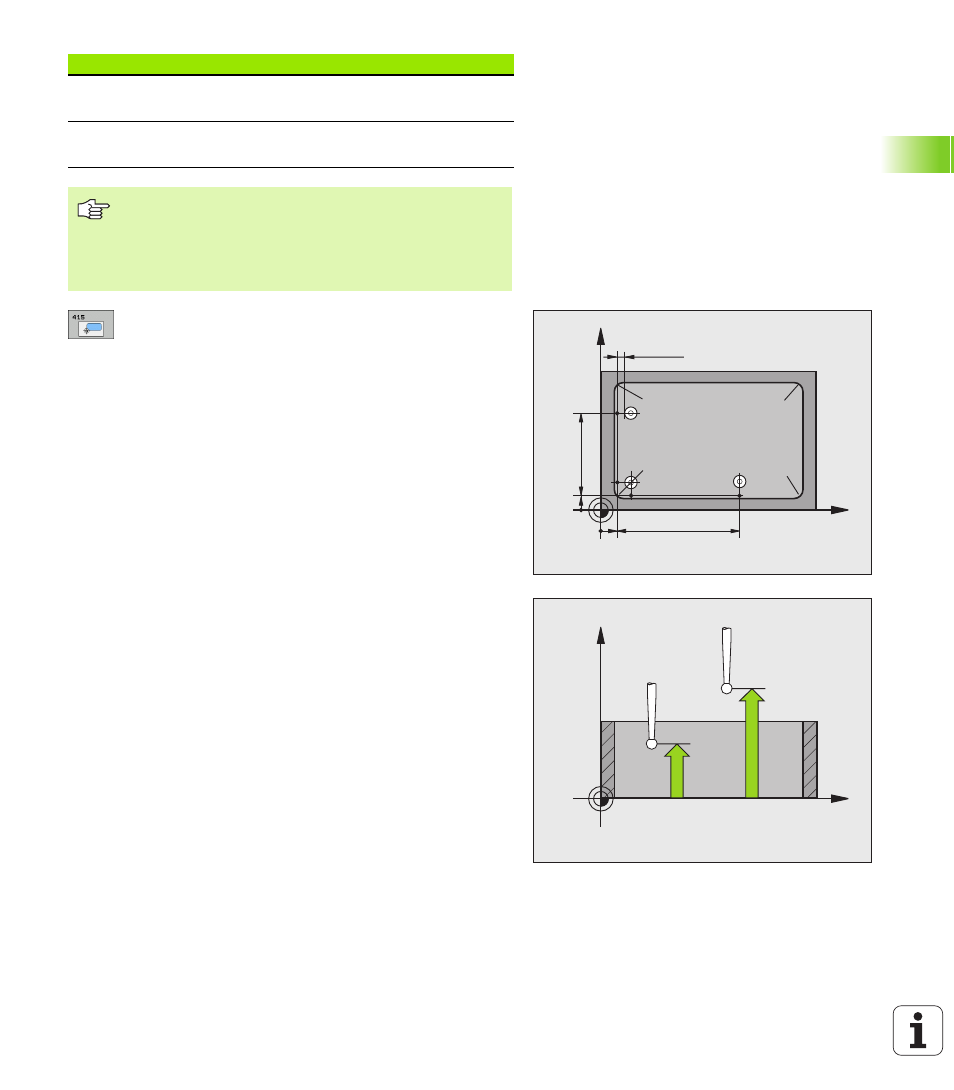

 1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
измерения на главной оси плоскости обработки.
 1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
измерения на вспомогательной оси плоскости
обработки.
 Расстояние 1-ой оси Q326 (в приращениях):
расстояние между первой и второй точкой
измерения на главной оси плоскости обработки.
 Расстояние 2-ой оси Q327 (в приращениях):
расстояние между третьей и четвертой точкой
измерения на вспомогательной оси плоскости
обработки.
 Угол Q308: номер угла, в котором ЧПУ должна
задать опорную точку.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
 Переход на безопасную высоту Q301: задает,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту замера между точками
измерения ,
1: перемещение на безопасную высоту между
точками измерения.
Номер параметра Значение
Q151 Фактическое значение угла, главная
ось
Q152 Фактическое значение угла,
вспомогательная ось
Перед программированием необходимо
учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
X
Z
Q261
Q260
