36
2 Циклы измерительных щупов ручном режиме и в режиме эл. маховичка
2.4
Ус
та
н
о
в
ка
к
оор
динаты
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
щупа

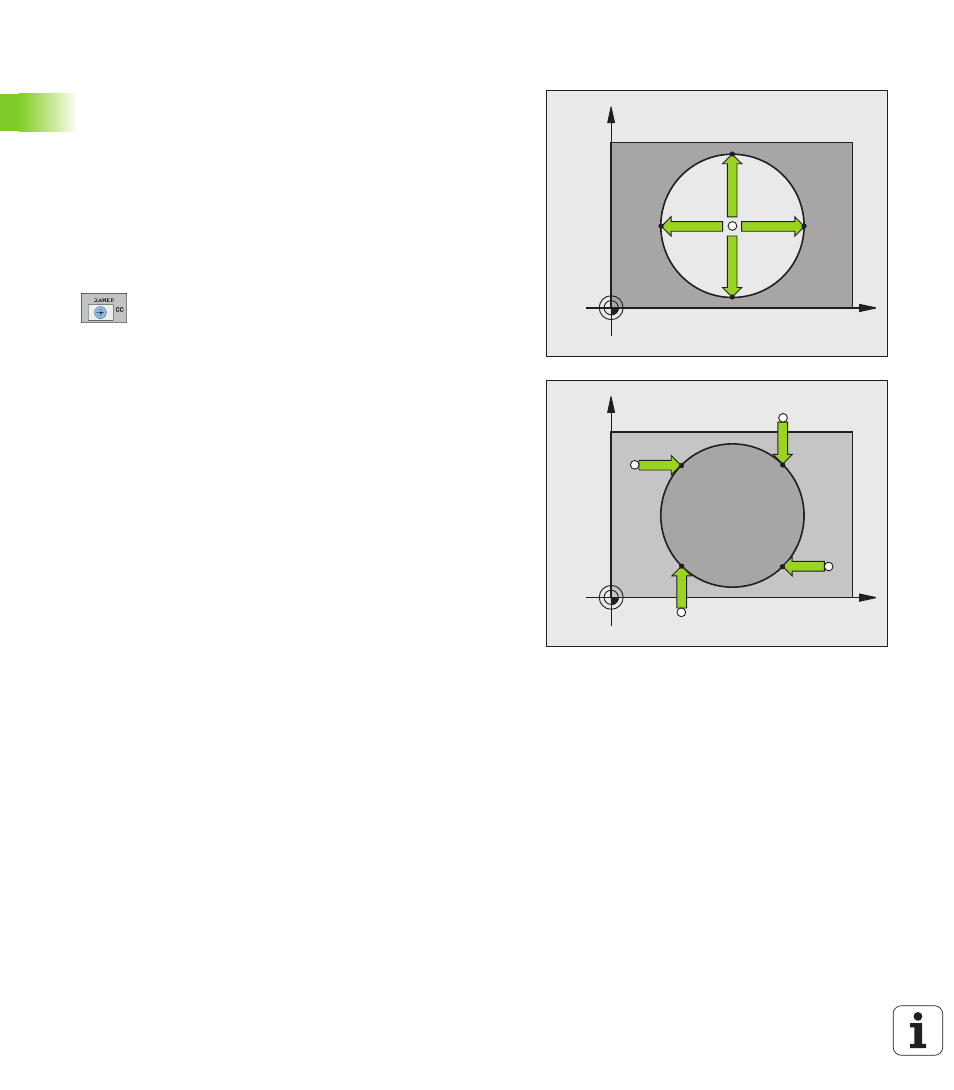

Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
круглых остовов и т.д.можно устанавливать в качестве опорных
точек.
Круглый карман:
Система ЧПУ снимает размер внутренней стенки кармана по всем
четырем направлениям осей координат.
Для прерванных окружностей (дуги окружности) направление
измерения может быть выбрано произвольно.
Переместите наконечник щупа приблизительно к центру
окружности.
Выбор функции ощупывания: выберите
перепрограммируемую клавишу
ОЩУПЫВАНИЕ СС.
Ощупывание: нажмите внешнюю клавишу СТАРТ
четыре раза. Измерительный щуп поочередно
снимет размер по 4 точкам внутренней стенки
окружности.
Точка привязки: введите обе координаты центра
окружности в окне меню, подтвердите при помощи
перепрограммируемой клавиши УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу
(смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
страница 27 или смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу предустановок”, страница 28).
Завершение функции ощупывания: нажмите
клавишу ЗАВЕРШЕНИЕ.
Цапфа:
Переместите наконечник щупа к первой точке измерения вне
окружности.
Выбор направления ощупывания: выберите при помощи
соответствующей перепрограммируемой клавиши.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Повторите операцию измерения для оставшихся трех точек.
Смотри рисунок справа внизу.
Точка привязки: введите опорную точку, подтвердите при
помощи перепрограммируемой клавиши УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 27 или смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу предустановок”, страница 28).
Завершение функции ощупывания: нажмите клавишу
ЗАВЕРШЕНИЕ.
После измерения система ЧПУ выводит на экран актуальные
координаты центра окружности и радиус окружности PR.
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
