HEIDENHAIN TNC 620
121
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

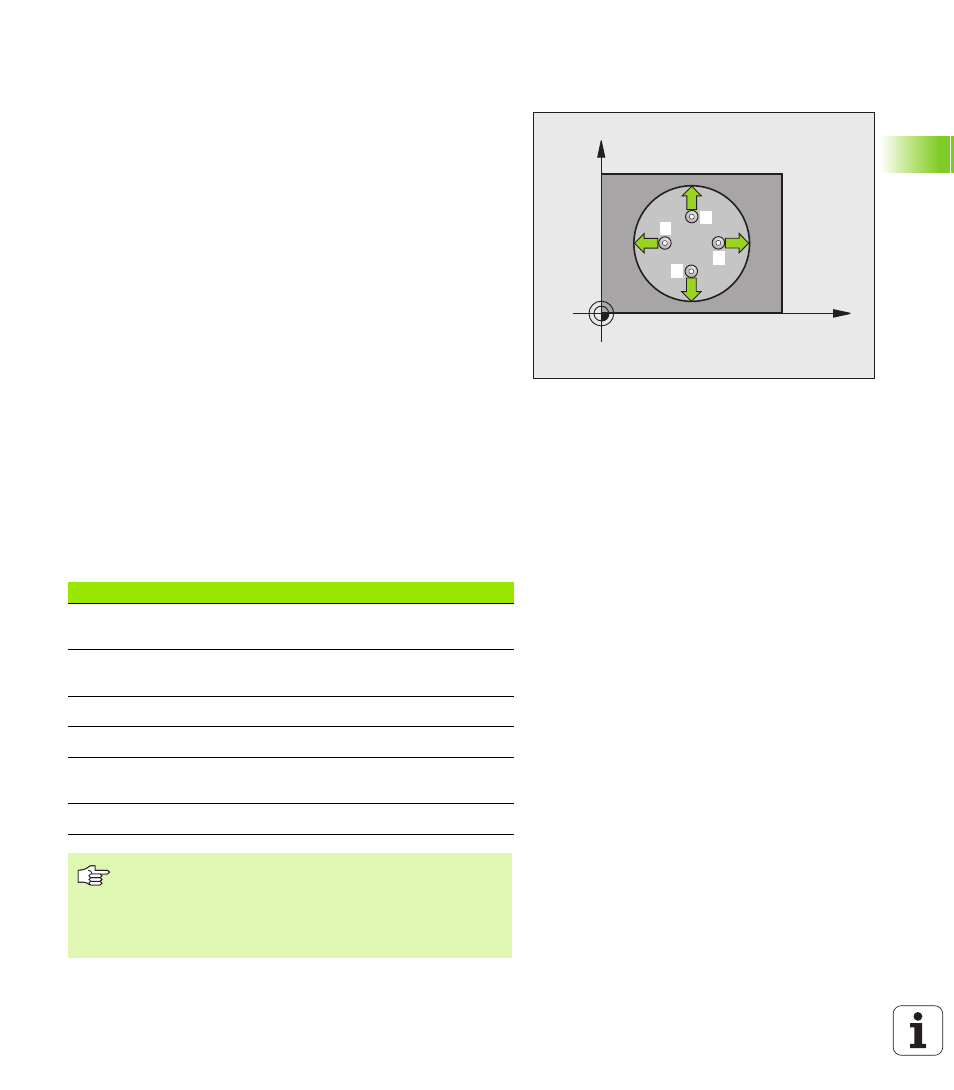

ИЗМЕРЕНИЕ КРУГЛОГО КАРМАНА (цикл
измерительного щупа 421, DIN/ISO: G421)
Цикл измерительного щупа 421 определяет центр и диаметр
кругового кармана. Если в цикле задаются соответствующие
значения допуска, то ЧПУ осуществляет сравнение заданного и
фактического значения и записывает это отклонение в системных
параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 21) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка F).
ЧПУ определяет направление контактирования
автоматически в зависимости от программированного
стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход.
4 Система ЧПУ позиционирует измерительный щуп в точке
измерения
3
, а затем в точке измерения
4
и выполняет третий
или четвертый измерительный ход.
5 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и записывает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра главной оси
Q162
Отклонение центра вспомогательной
оси
Q163
Отклонение диаметра
Перед программированием необходимо
учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
