42
3 Циклы измерительных щупов для автоматической проверки заготовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки
3.1 Автоматическое определение
смещения заготовки
Обзор
Система ЧПУ предоставляет в распоряжение пять циклов, с
помощью которых можно определить и компенсировать
смещение заготовки. Дополнительно с помощью цикла 404 можно
сбросить разворот плоскости обработки:
Производитель станка должен подготовить систему
ЧПУ для применения 3D-измерительных щупов.
Циклы измерительных щупов доступны только при
активной опции ПО Функции измерительных щупов
(номер опции #17).

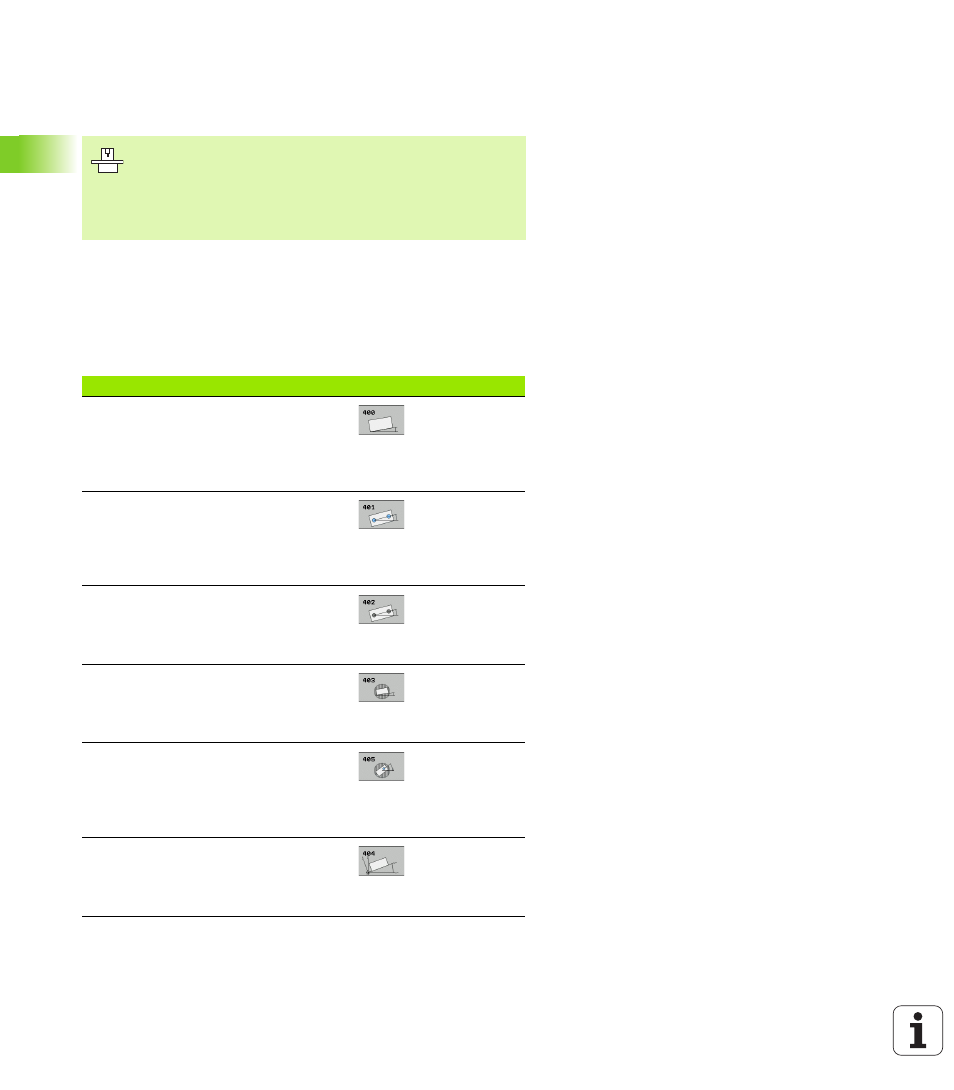

Цикл
Softkey
Страница
400 РАЗВОРОТ ПЛОСК.ОБР.
Автоматическое определение по
двум точкам, компенсация с помощью
функции разворота плоскости
обработки
401 ROT 2 ОТВЕРСТИЯ
Автоматическое определение по
двум отверстиям, компенсация с
помощью функции разворота
плоскости обработки
402 ROT 2 ЦАПФЫ Автоматическое
определение по двум цапфам,
компенсация с помощью функции
разворота плоскости обработки
403 ROT ПО ОСИ ПОВОРОТА
Автоматическое определение по
двум точкам, компенсация с помощью
поворота круглого стола
405 ROT ПО ОСИ С Автоматическая
выверка сдвига угла между центром
отверстия и положительной осью Y,
компенсация путем поворота круглого
стола
404 УСТ. РАЗВОРОТ ПЛОСК.
ОБРАБОТКИ Установка
произвольного разворота плоскости
обработки
