HEIDENHAIN TNC 620
35
2.4
Ус
та
н
о
в
ка
к
оор
динаты
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
щупа

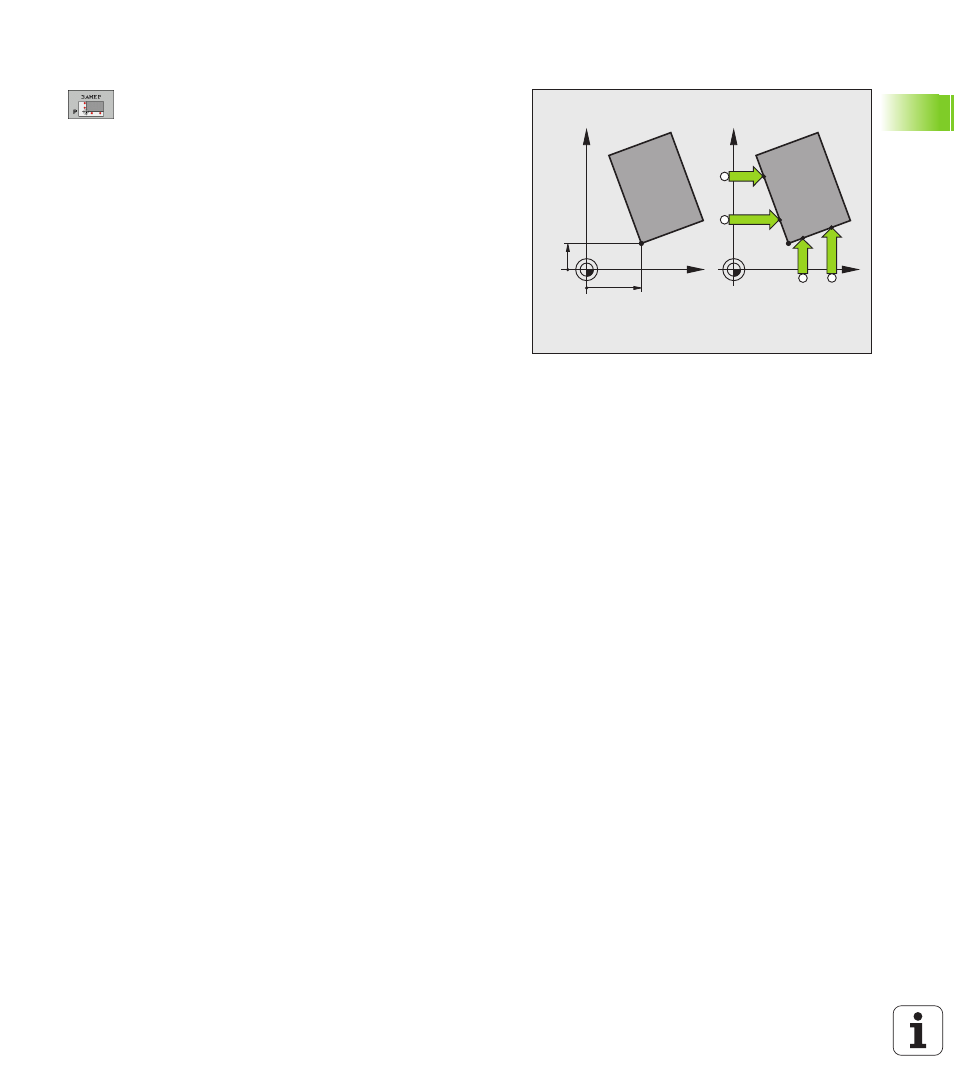

Угол в качестве точки привязки
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
P.
Переместите измерительный щуп к первой точке
измерения на первой кромке заготовки.
Выбор направления ощупывания: выберите при
помощи перепрограммируемой клавиши.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Переместите измерительный щуп ко второй точке
измерения на той же кромке заготовки.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Переместите измерительный щуп к первой точке
измерения на второй кромке заготовки.
Выбор направления ощупывания: выберите при
помощи перепрограммируемой клавиши.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Переместите измерительный щуп ко второй точке
измерения на той же кромке заготовки.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Точка привязки: введите обе координаты центра
окружности в окне меню, подтвердите при помощи
перепрограммируемой клавиши УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу
(смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
страница 27 или смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу предустановок”, страница 28).
Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
P
X=?
Y=?
X
Y
P
X
Y
