94
Циклы обработки: нарезание резьбы / резьбофрезерование
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
, НОВИНКА
с
к
о
мпенс
ат
оро
м
(
цик
л
206, DIN/ISO: G206)

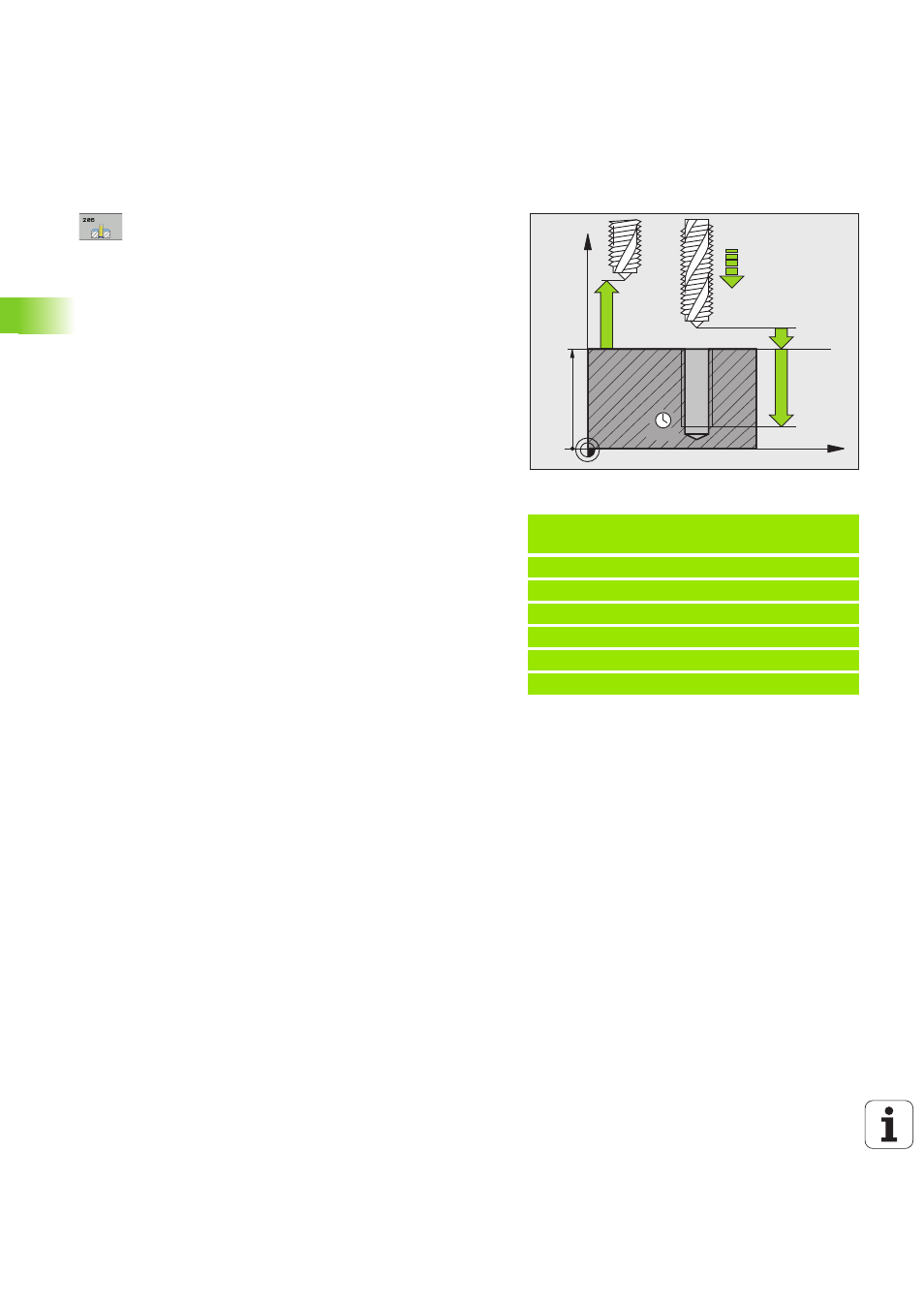

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999
U
Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
U
Подача F Q206: скорость перемещения
инструмента при нарезании резьбы. Диапазон
ввода от 0 до 99999,999 или через FAUTO
U
Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600,0000
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода -от 99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания резьбы нажать внешнюю клавишу
Stopp, система ЧПУ отобразит клавишу Softkey, нажав которую,
можно вывести инструмент из материала.
Пример: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2
;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
