Циклы измерительных щупов: автоматическое определение разворота детали
14.2
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
(
цик
л
400, DIN/ISO: G400)
14.2 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ (цикл 400,
DIN/ISO: G400)

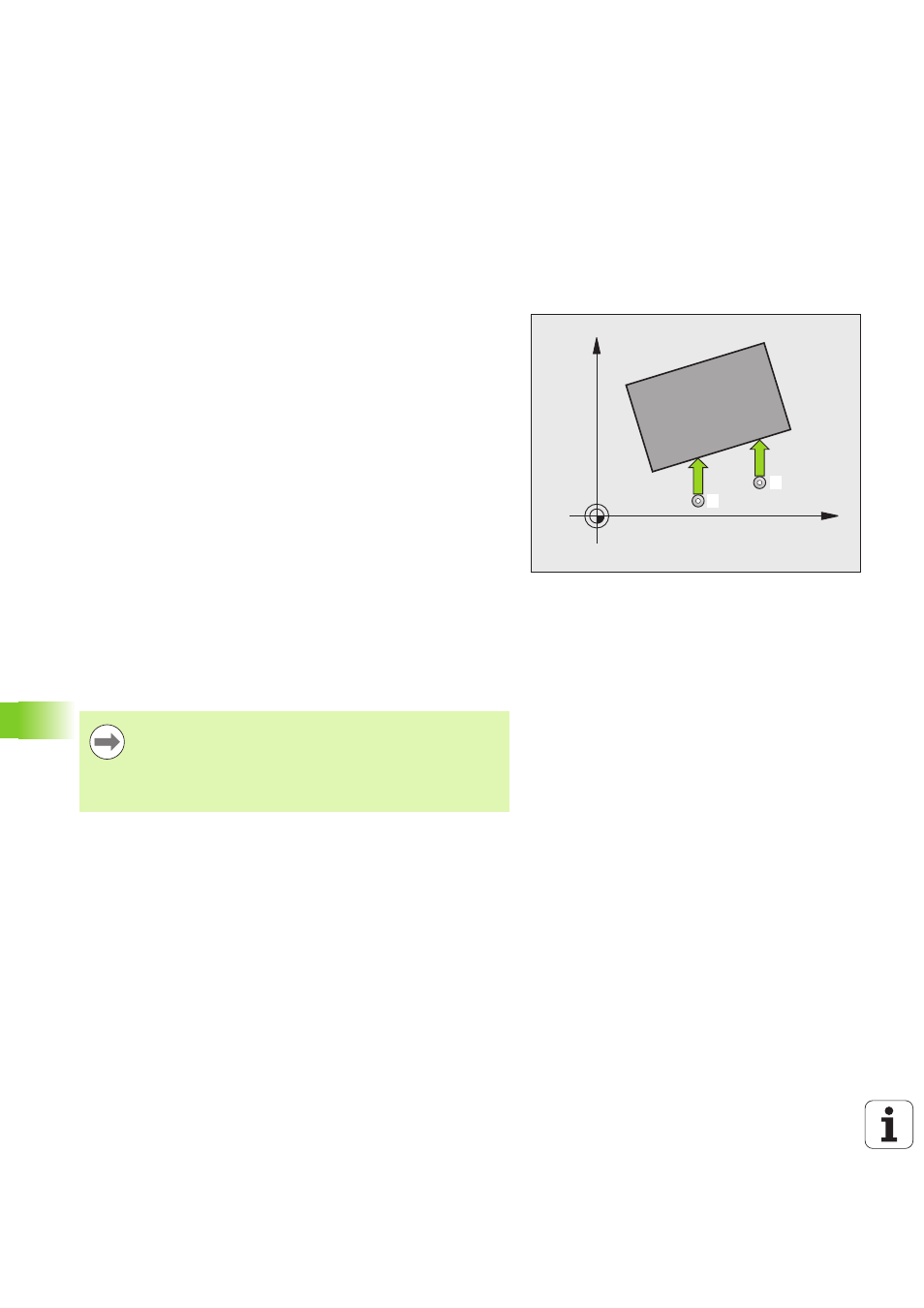

Ход цикла
Цикл измерительного щупа 400 определяет наклон детали путем
измерения двух точек, которые должны лежать на одной прямой.
С помощью функции разворота ЧПУ компенсирует измеренное
значение.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в
запрограммированную точку измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F)
3 После чего щуп перемещается в следующую точку измерения
2
и выполняет второй замер
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет разворот плоскосит обработки на
измеренную величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот в начале
цикла.
