HEIDENHAIN TNC 320
299
14.5
РА
З
В
О
Р
О
Т
ПЛ
ОСКОС
Т
И
ОБР
А
БОТКИ
к
о
мпенс
а
ция
по
ос
и
враще
н
ия
(цик
л
403, DIN/ISO: G403)
14.5 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ компенсация по
оси вращения (цикл 403,
DIN/ISO: G403)

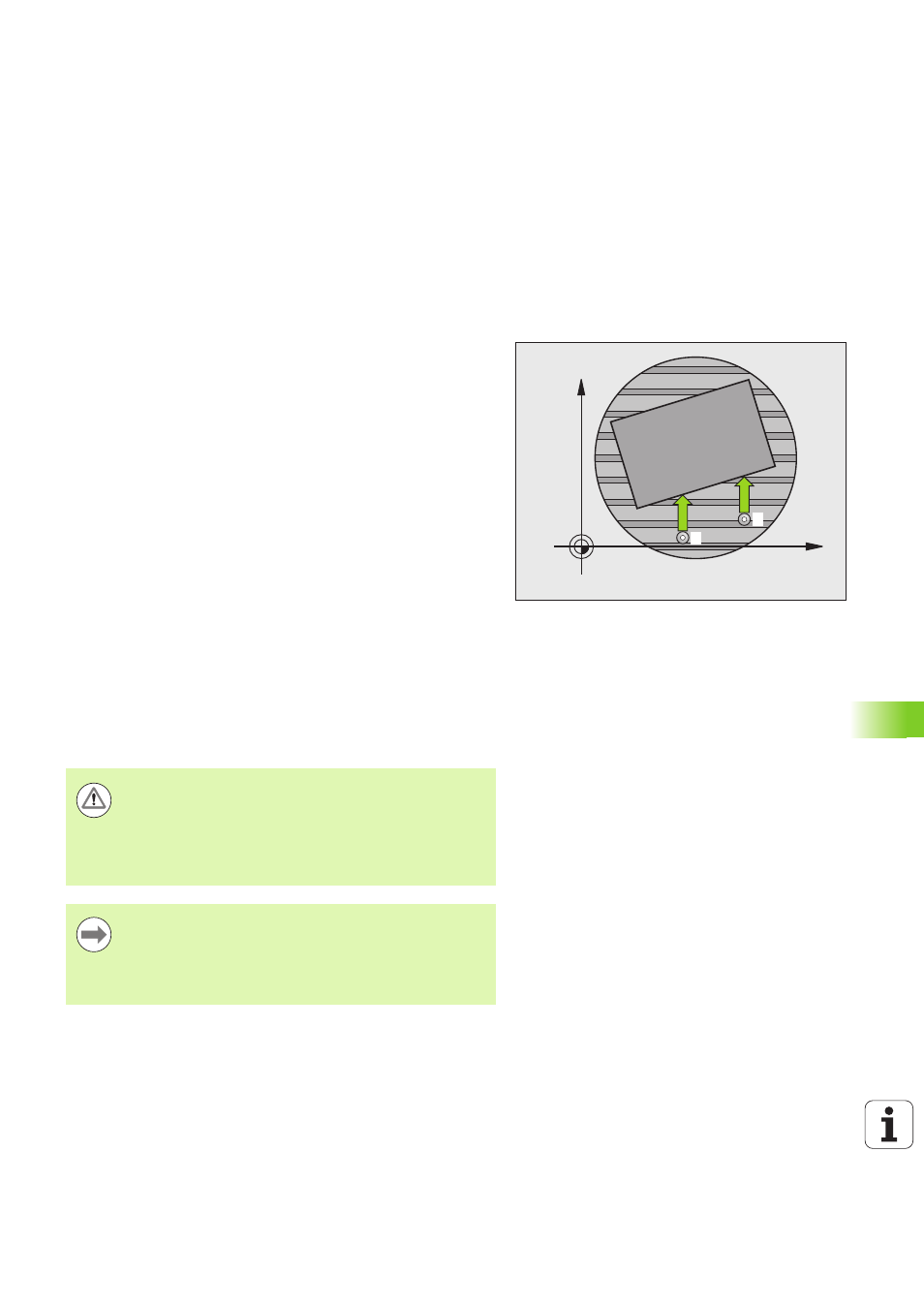

Ход цикла
Цикл измерительной системы 403 путем измерения двух точек,
которые должны лежать на одной прямой, определяет неровное
положение детали. Измеренный разворот детали система ЧПУ
компенсирует вращением оси A, B или C. При этом зажим детали
на круглом столе может быть любым.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в
запрограммированную точку измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F)
3 После чего щуп перемещается в следующую точку измерения
2
и выполняет второй замер
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и выполняет разворот плоскости обработки на
измеренную величину. При желании после выравнивания
можно установить индикацию в 0
Учитывайте при программировании!
X
Y
1
2
Осторожно, опасность столкновения!
ЧПУ больше не проводит проверку допустимости в
отношении положений измерения и компенсирующей
оси. Поэтому, при определенных условиях, может
произойти компенсирующее перемещение со
смещением на 180°.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ сохраняет измеренное значение угла также в
параметре Q150.
