14.3 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум отверстиям
(цикл 401, DIN/ISO: G401)
Ход цикла

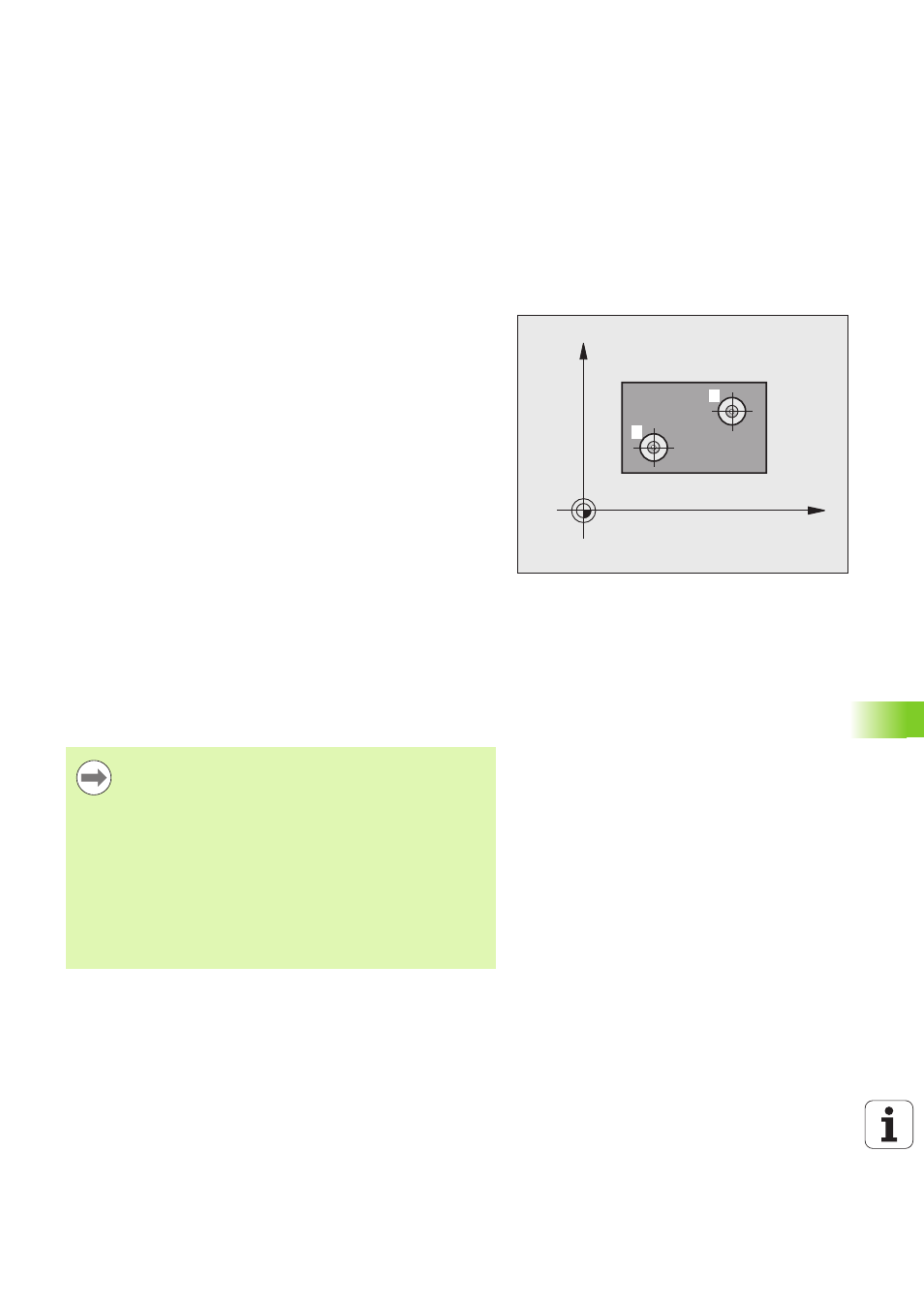

Цикл измерительного щупа 401 определяет центры двух
отверстий. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
отверстий. С помощью функции разворота плоскости обработки
ЧПУ компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 283) в
заданный центр первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и выполняет разворот плоскости обработки на
измеренную величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот в начале
цикла.
Если необходимо компенсировать наклон путем
поворота круглого стола ЧПУ автоматически
использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
