376
Циклы измерительных щупов: автоматический контроль заготовки
16.5
ИЗМЕРЕНИЕ
ОТВЕР
С
ТИЯ
(
цик
л
421, DIN/ISO: G421)
16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
(цикл 421, DIN/ISO: G421)

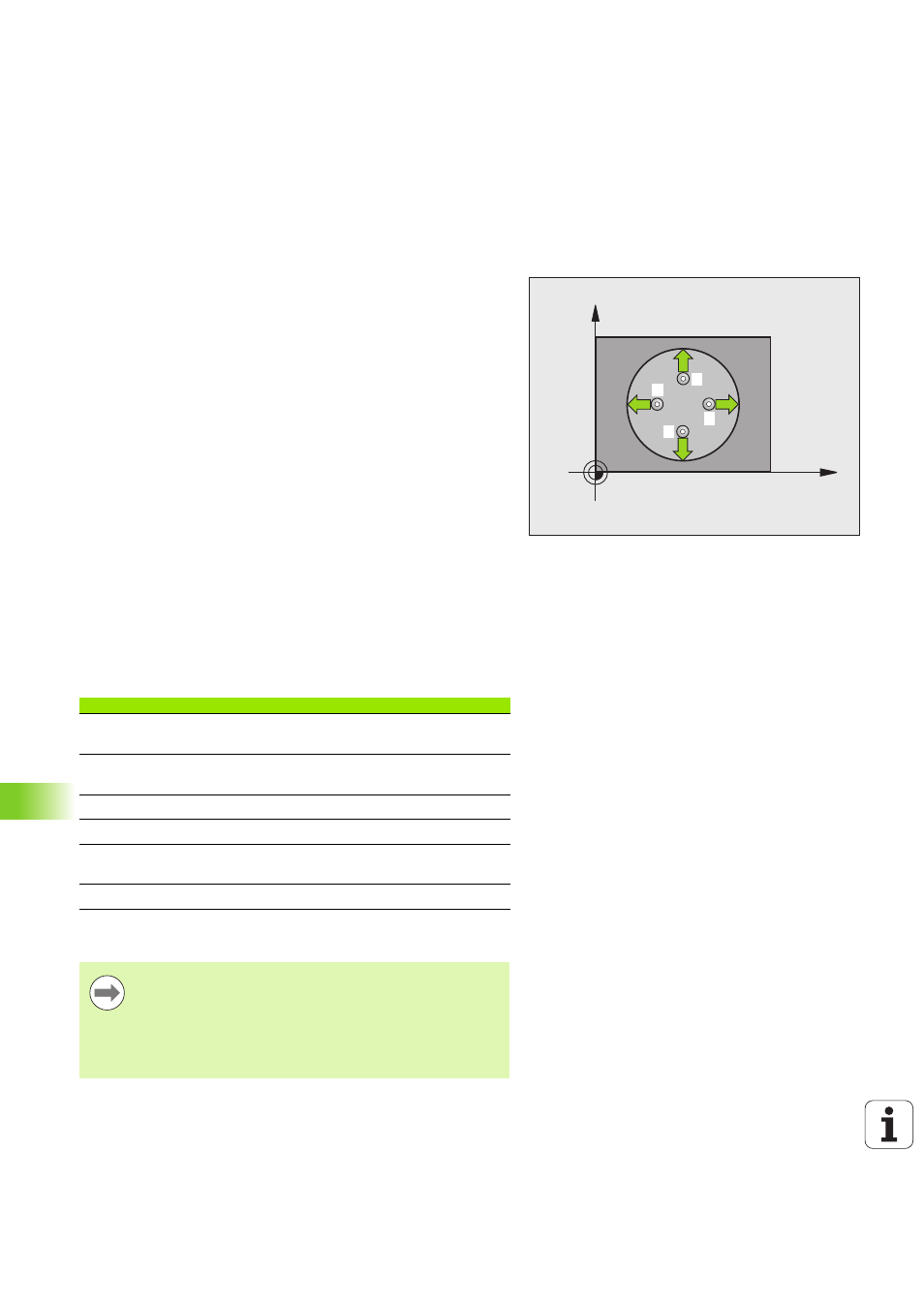

Ход цикла
Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (круглого кармана). Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в точку измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
автоматически определяет направление измерения, в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
и выполняет там третий и,
соответственно, четвертый измерительный ход
5 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
Учитывайте при программировании!
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по вспомогательной
оси
Q163
Отклонение диаметра
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла, тем
менее точно ЧПУ рассчитывает центр круга.
Минимальное значение: 5°.
