16.7 ИЗМЕРЕНИЕ
ПРЯМОУГОЛЬНОГО КАРМАНА
(цикл 423, DIN/ISO: G423)

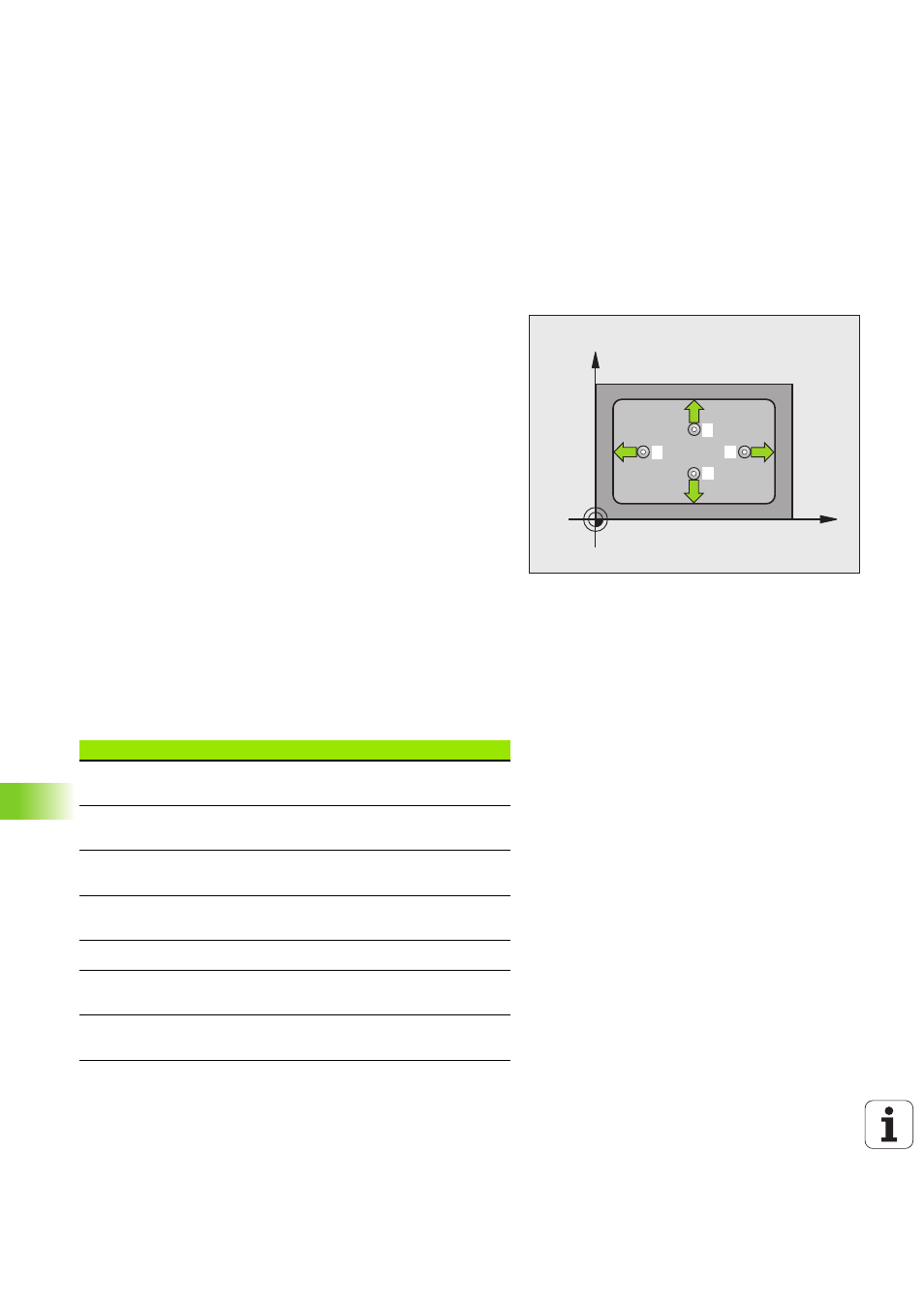

Ход цикла
Цикл измерительного щупа 423 определяет центр, а также длину
и ширину прямоугольного кармана. Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в точку измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения
2
и выполняет там второе
измерение
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
и выполняет там третий и,
соответственно, четвертый измерительный ход
5 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины стороны
по главной оси
Q155
Фактическое значение длины стороны
по вспомогательной оси
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q164
Отклонение длины стороны по главной
оси
