15.9 ПРИВЯЗКА К ВНУТРЕННЕМУ
УГЛУ (цикл 415, DIN/ISO: G415)
Ход цикла
Цикл измерительного щупа 415 определяет точку пересечения
двух прямых и задает ее в качестве точки привязки. По желанию
система ЧПУ может записывать эту точку в таблицу нулевых
точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в первую точку
измерения

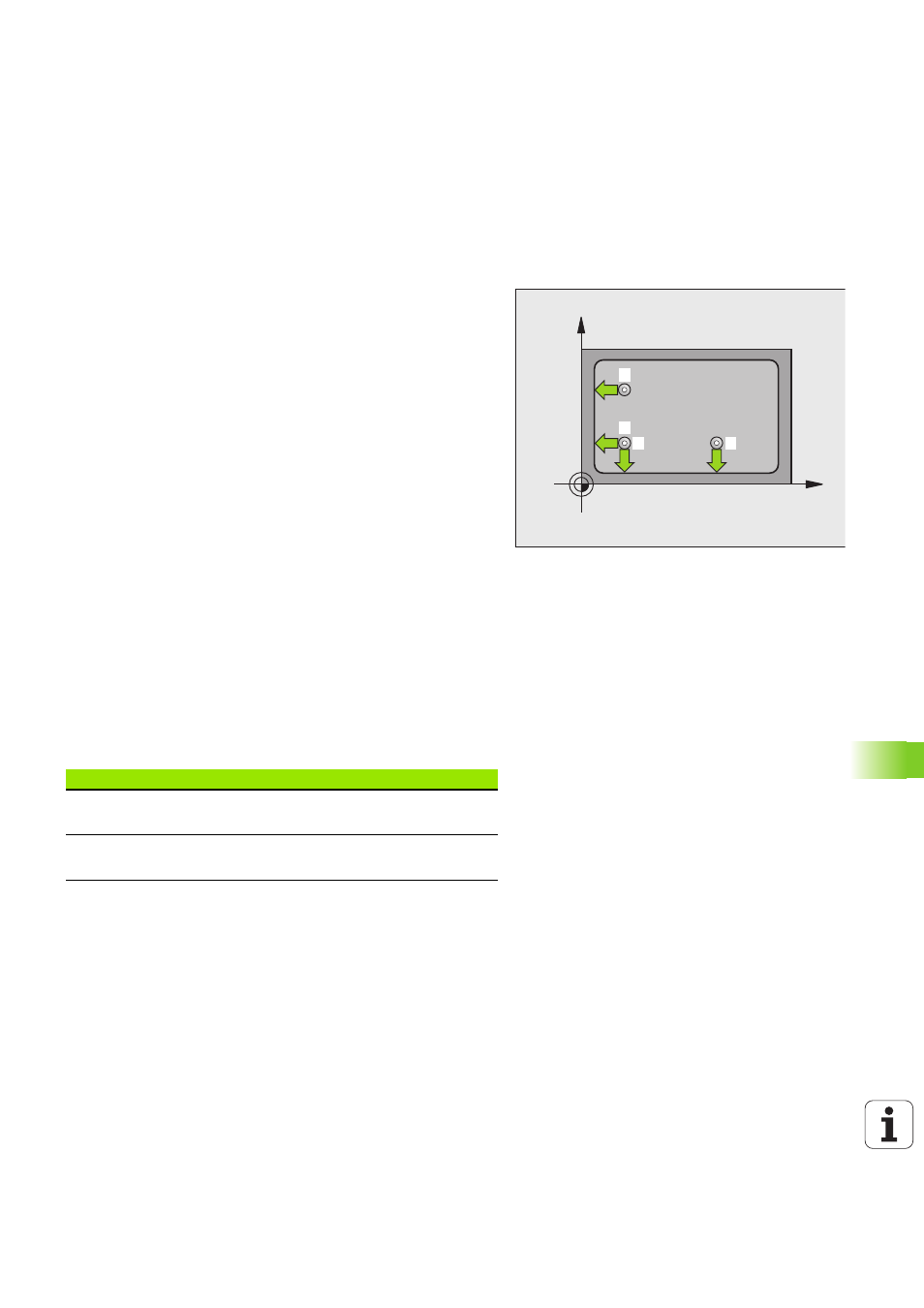

1
(см. рисунок справа вверху), которая определена
в цикле. При этом ЧПУ отводит измерительный щуп на
безопасное расстояние в направлении, противоположном
заданному направлению перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
Направление измерения определяется по номеру угла
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
, выполняет там третий и, соответственно,
четвертый замер
5 После чего ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 312) и сохраняет координаты угла в параметрах Q
6 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение угла на главной
оси
Q152
Фактическое значение угла на
вспомогательной оси
