396
Циклы измерительных щупов: автоматический контроль заготовки
16.10
ИЗМЕРЕНИЕ
ШИРИНЫ
РЕБР
А
(
цик
л
426, DIN/ISO: G426)

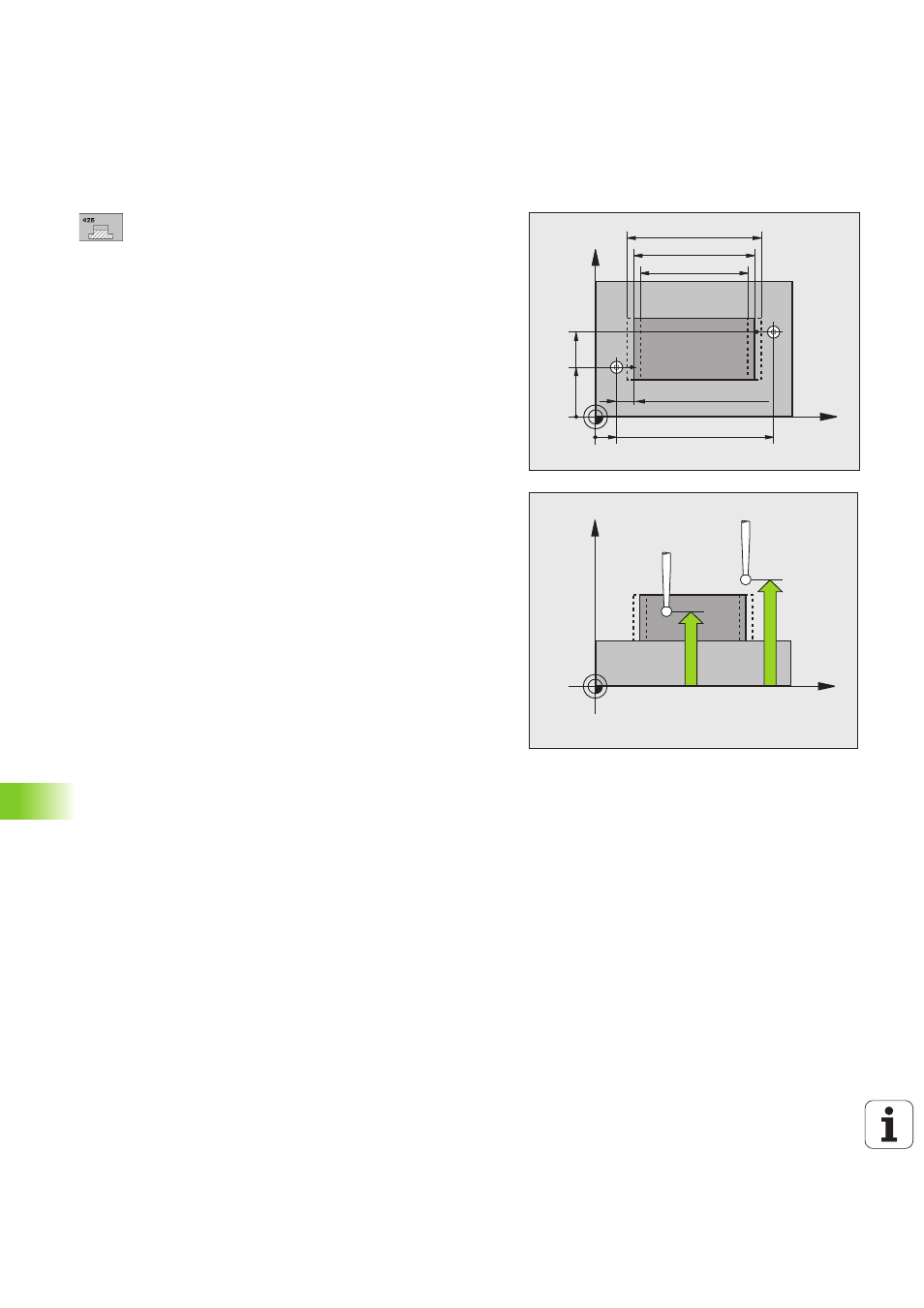

Параметры цикла
U
1 точка измерения по 1-ой оси Q263
(абсолютно): координата первой точки измерения
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
1 точка измерения по 2-ой оси Q264
(абсолютно): координата первой точки измерения
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Ось измерения Q272: ось на плоскости
обработки, на которой должно производиться
измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U
Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0
до 99999,9999
U
Максимальный размер Q288:
наибольшая разрешенная длина.
Диапазон ввода от 0 до 99999,9999
U
Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0
до 99999,9999
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
