Параметры цикла – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-04) Cycle programming
Страница 108
108
Циклы обработки: нарезание резьбы / резьбофрезерование
4.7
РЕЗЬБО
ФРЕЗЕР
ОВ
АНИЕ
И
ЗЕНКЕР
ОВ
АНИЕ
(
цик
л
263, DIN/ISO: G263)

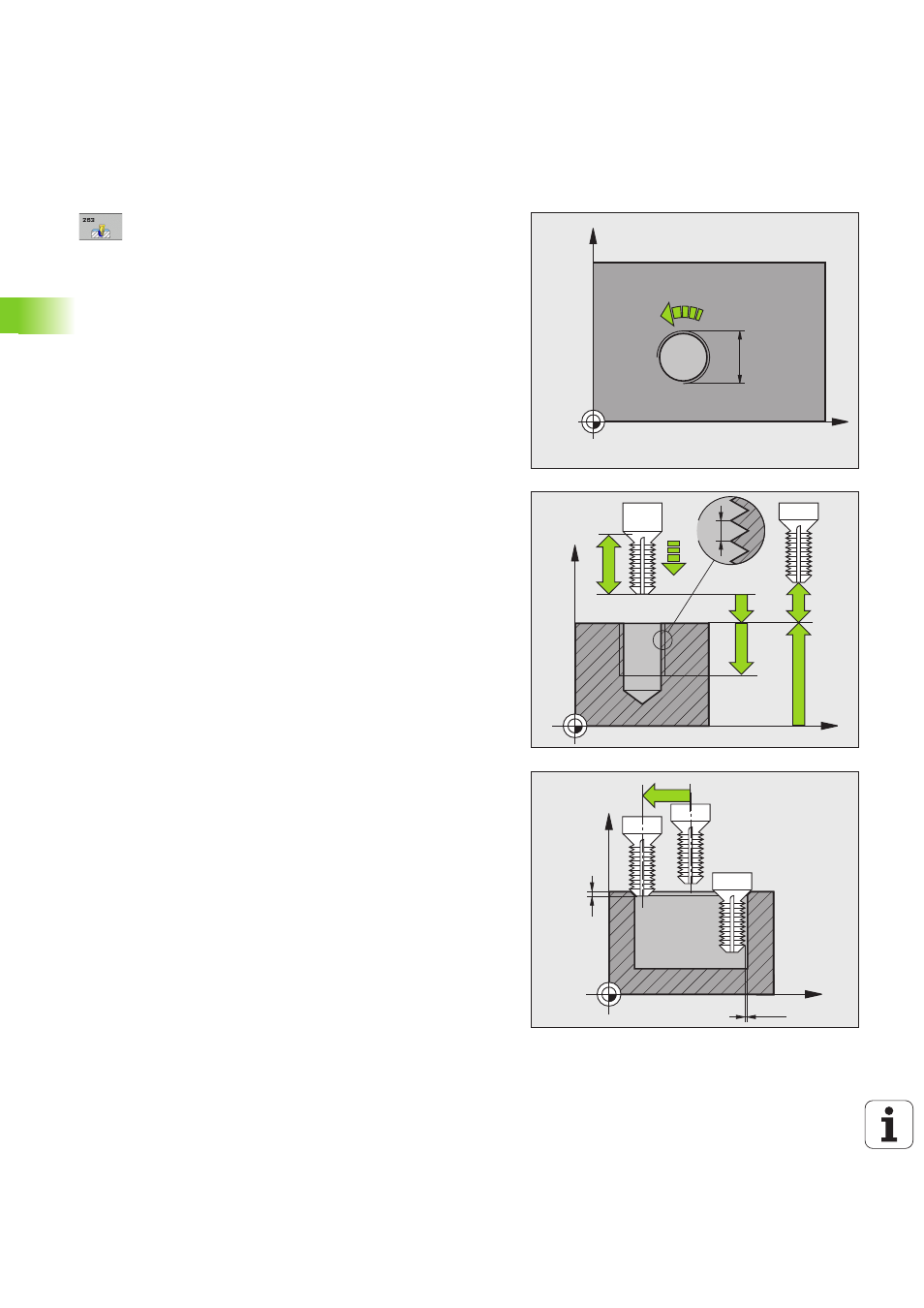

Параметры цикла
U
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Глубина резьбы Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999,9999
до 99999,9999
U
Глубина зенкерования Q356: (в
инкрементах): расстояние между
поверхностью заготовки и вершиной
инструмента. Диапазон ввода от -99999,9999
до 99999,9999
U
Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
врезании в заготовку или при выходе из заготовки
в мм/мин. Диапазон ввода от 0 до 99999,999 или
через FMAX, FAUTO
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Безопасное расстояние сбоку Q357 (в
инкрементах): расстояние от режущей кромки
инструмента до стенки отверстия. Диапазон ввода
от 0 до 99999,9999
U
Глубина с торцевой стороны Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999,9999 до 99999,9999
U
Смещение зенкерования по торцевой стороне
Q359 (в инкрементах): расстояние, на которое
система ЧПУ смещает центр инструмента
относительно центра отверстия. Диапазон ввода
от 0 до 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
