HEIDENHAIN TNC 320 145
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254)

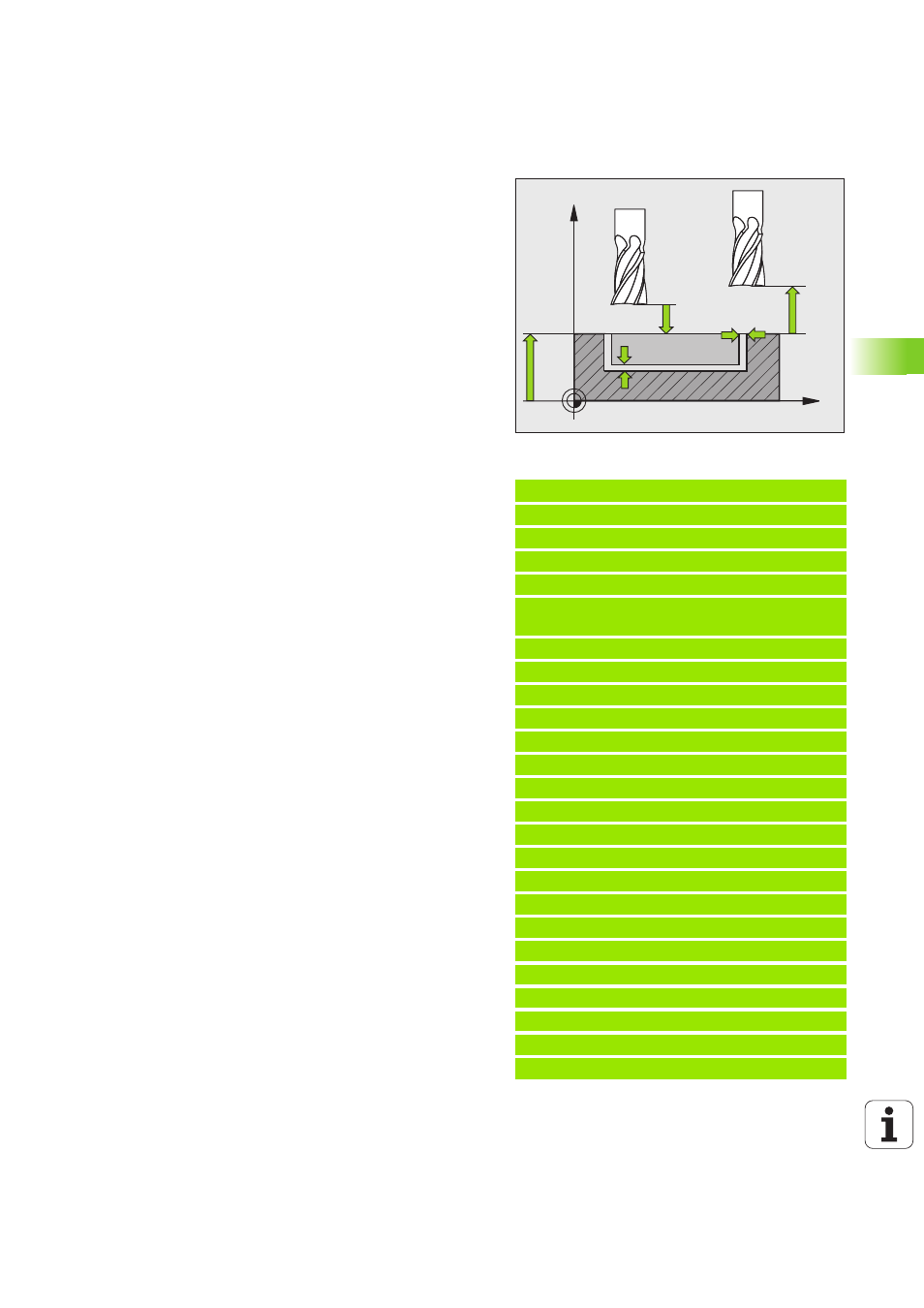

U Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U 2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U Стратегия погружения Q366: вид стратегии
врезания:
„ 0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
„ 1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке. Погружать необходимо
только по спирали, если для этого достаточно
места
„ 2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке. ЧПУ может выполнить
врезание маятниковым движением, если длина
перемещения на сегменте окружности
составляет как минимум трехкратное значение
диаметра инструмента.
U Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 254 КРУГЛАЯ КАНАВКА
Q215=0 ;ОБЪЕМ ОБРАБОТКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q375=80 ;ДИАМЕТР СЕГМЕНТА
Q367=0 ;ПРИВЯЗКА ПОЛОЖЕНИЯ
КАНАВКИ
Q216=+50 ;ЦЕНТР ПО 1 ОСИ
Q217=+50 ;ЦЕНТР ПО 2 ОСИ
Q376=+45 ;НАЧАЛЬНЫЙ УГОЛ
Q248=90 ;УГОЛ РАСКРЫТИЯ
Q378=0 ;ШАГ УГЛА
Q377=1 ;КОЛИЧЕСТВО ПРОХОДОВ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2 ;БЕЗОП. РАССТ.
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q366=1 ;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q20
Q20
Q36
Q36
