Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-04) Cycle programming
Страница 386
386
Циклы измерительных щупов: автоматический контроль заготовки
16.7
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
КАР
М
АНА
(
цик
л
423, DIN/ISO: G423)
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U
Переход на безопасную высоту Q301: задается,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
U
Максимальная длина 1-ой стороны Q284:
наибольшая разрешенная длина кармана.
Диапазон ввода от 0 до 99999,9999
U
Минимальная длина 1-ой стороны Q285:
наименьшая разрешенная длина кармана.
Диапазон ввода от 0 до 99999,9999
U
Максимальная длина 2-ой стороны Q286:
наибольшая разрешенная ширина кармана.
Диапазон ввода от 0 до 99999,9999
U
Минимальная длина 2-ой стороны Q287:
наименьшая разрешенная ширина кармана.
Диапазон ввода от 0 до 99999,9999
U
Значение допуска центра по 1-ой оси Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0
до 99999,9999
U
Значение допуска центра по 2-ой оси Q280:
разрешенное отклонение положения по
вспомогательной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999

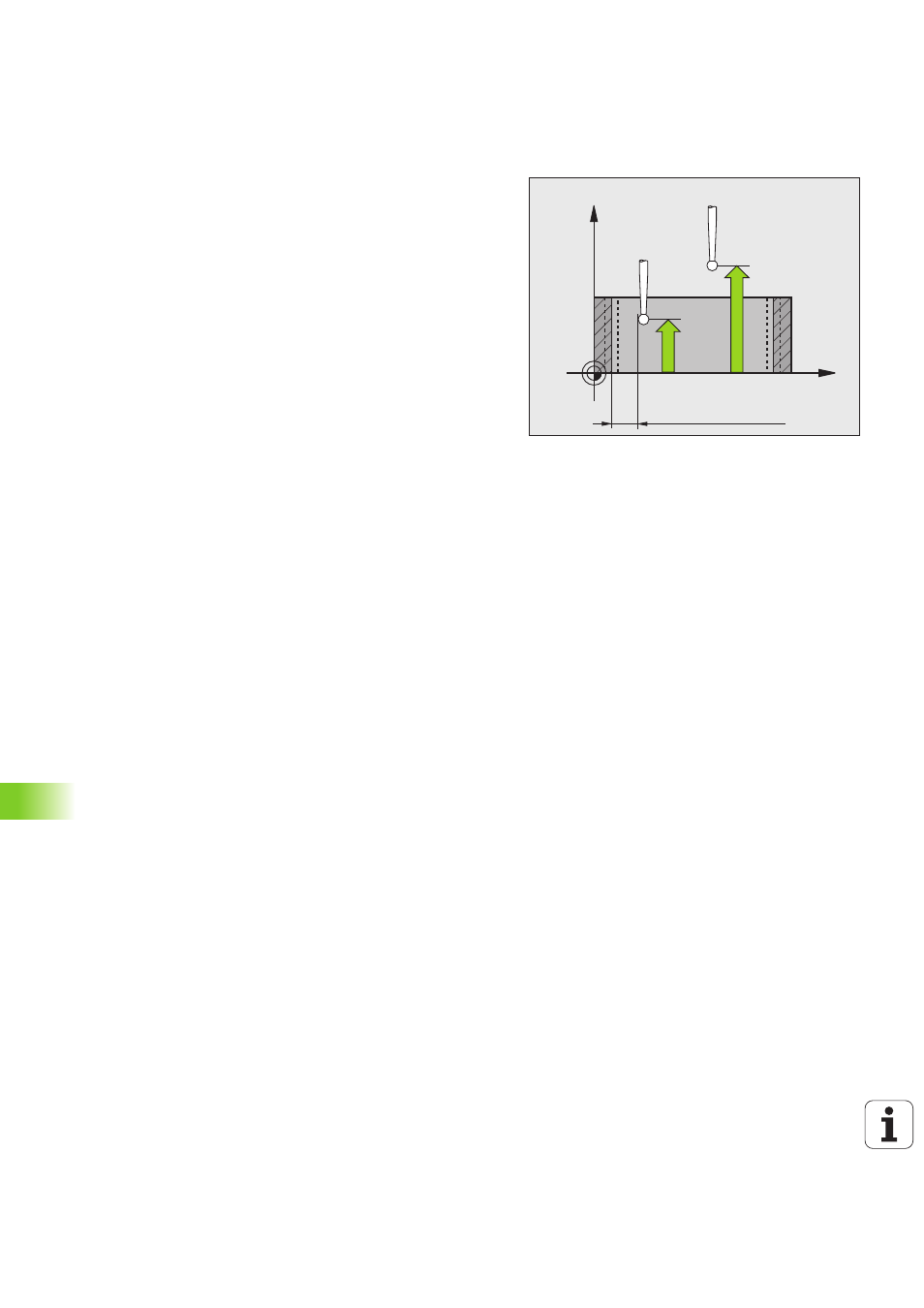

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
