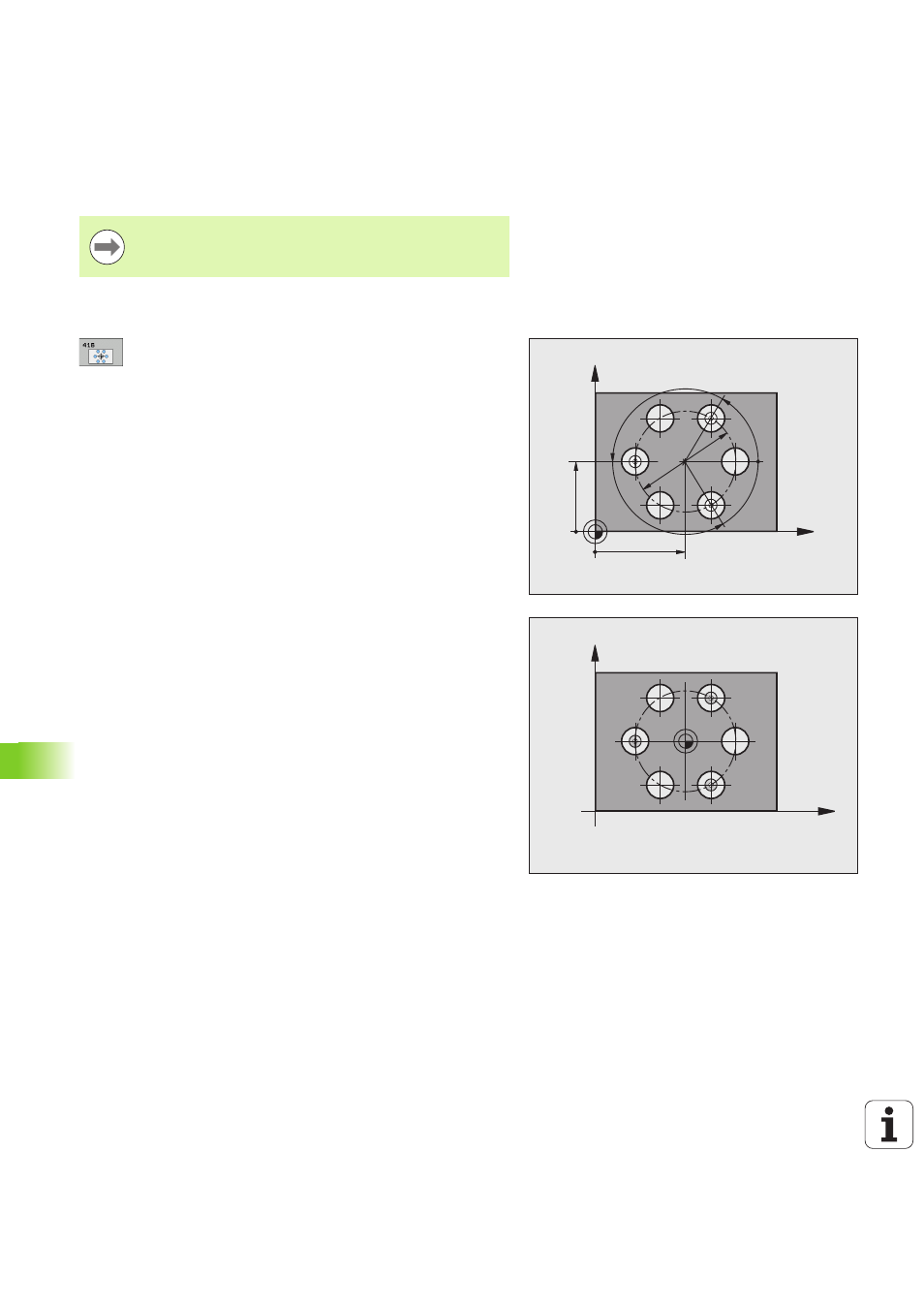

Циклы измерительных щупов: автоматическая установка точек привязки
15.10
ПРИВ
ЯЗКА
К
ЦЕНТР
У
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
416, DIN/ISO:
G416)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Заданный диаметр Q262: введите
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстия, тем точнее
нужно указывать заданный диаметр. Диапазон
ввода от -0 до 99999,9999
U
Угол 1-го отверстия Q291 (абсолютно): угол в
полярных координатах центра первого
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Угол 2-го отверстия Q292 (абсолютно): угол в
полярных координатах центра второго
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Угол 3-го отверстия Q293 (абсолютно): угол в
полярных координатах центра третьего
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
