HEIDENHAIN TNC 320
235
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
Учитывайте при программировании!
Параметры цикла
U
Стратегия обработки (0/1/2) Q389: определяет,
как ЧПУ должна обрабатывать поверхность:
0: обработка в виде меандра, врезание сбоку с
подачей позиционирования за пределами
обрабатываемой поверхности
1: обработка в виде меандра, врезание сбоку с
подачей фрезерования в пределах
обрабатываемой поверхности
2: построчная обработка, обратный ход и
врезание сбоку с подачей позиционирования
U
Начальная точка 1-ой оси Q225
(абсолютная): координата начальной точки
обрабатываемой поверхности по главной
оси в плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U
Начальная точка 2-ой оси Q226
(абсолютная): координата начальной точки
обрабатываемой поверхности по
вспомогательной оси в плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Начальная точка 3-ей оси Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999,9999 до 99999,9999
U
Конечная точка 3-ей оси Q386 (абсолютная):
координата по оси шпинделя до которой должно
производится плоское фрезерование
поверхности. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q218 (в приращениях):
длина обрабатываемой поверхности по главной
оси плоскости обработки. Помимо знака числа
Вы можете задать направление первой
траектории фрезерования относительно
начальной точки 1-ой оси. Диапазон ввода -от
99999,9999 до 99999,9999
U
Длина 2-й стороны Q219 (в приращениях): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси.
Диапазон ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 следует
установливать так, чтобы столкновение с заготовкой
или зажимными приспособлениями исключалось.
Если значения начальной точка 3-ей оси Q227 и
конечной точки 3-ей оси Q386 равны, цикл не
выполняется (запрограммирована глубина = 0).

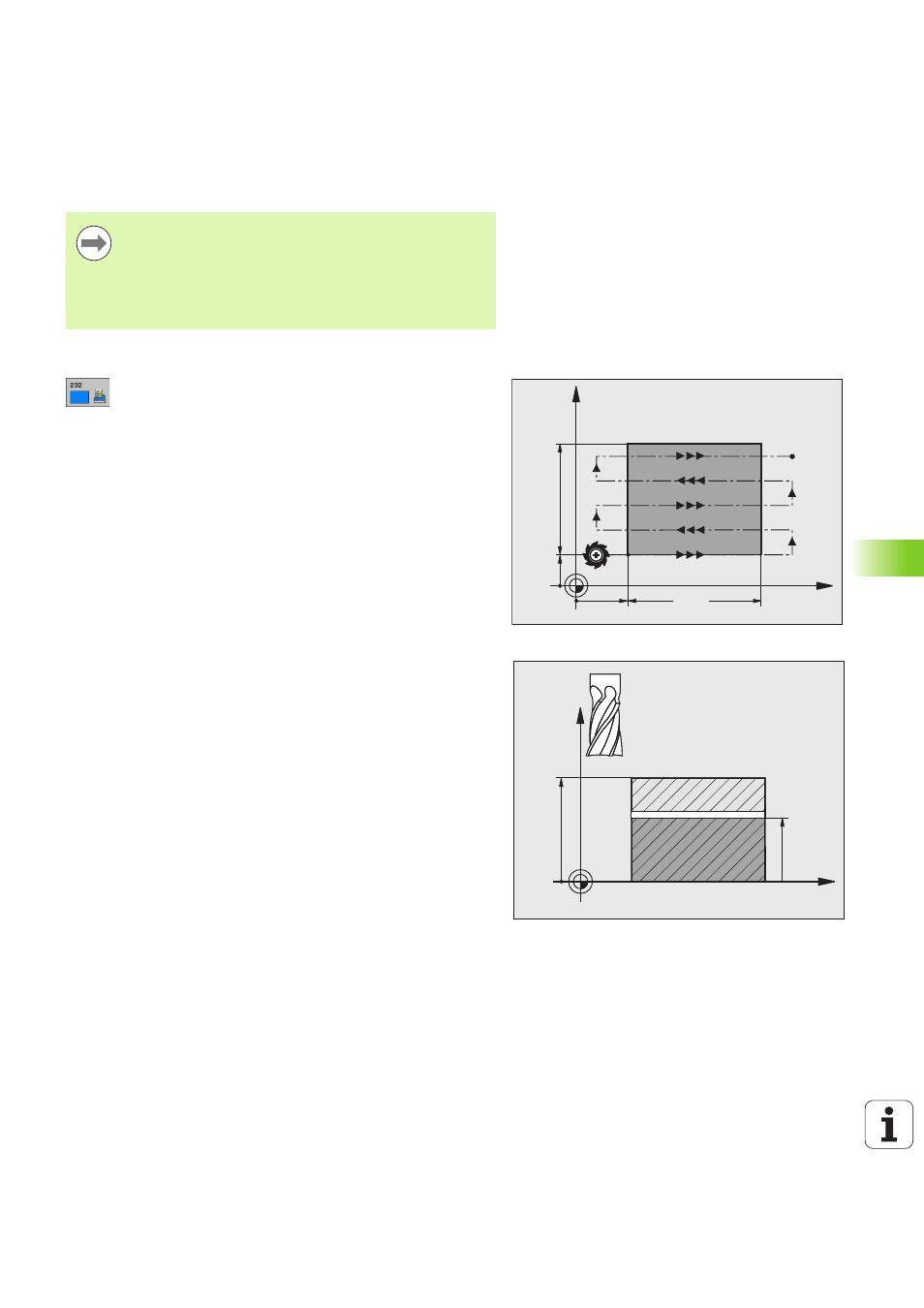

X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
