15.13ПРИВЯЗКА К КООРДИНАТЕ
(цикл 419, DIN/ISO: G419)

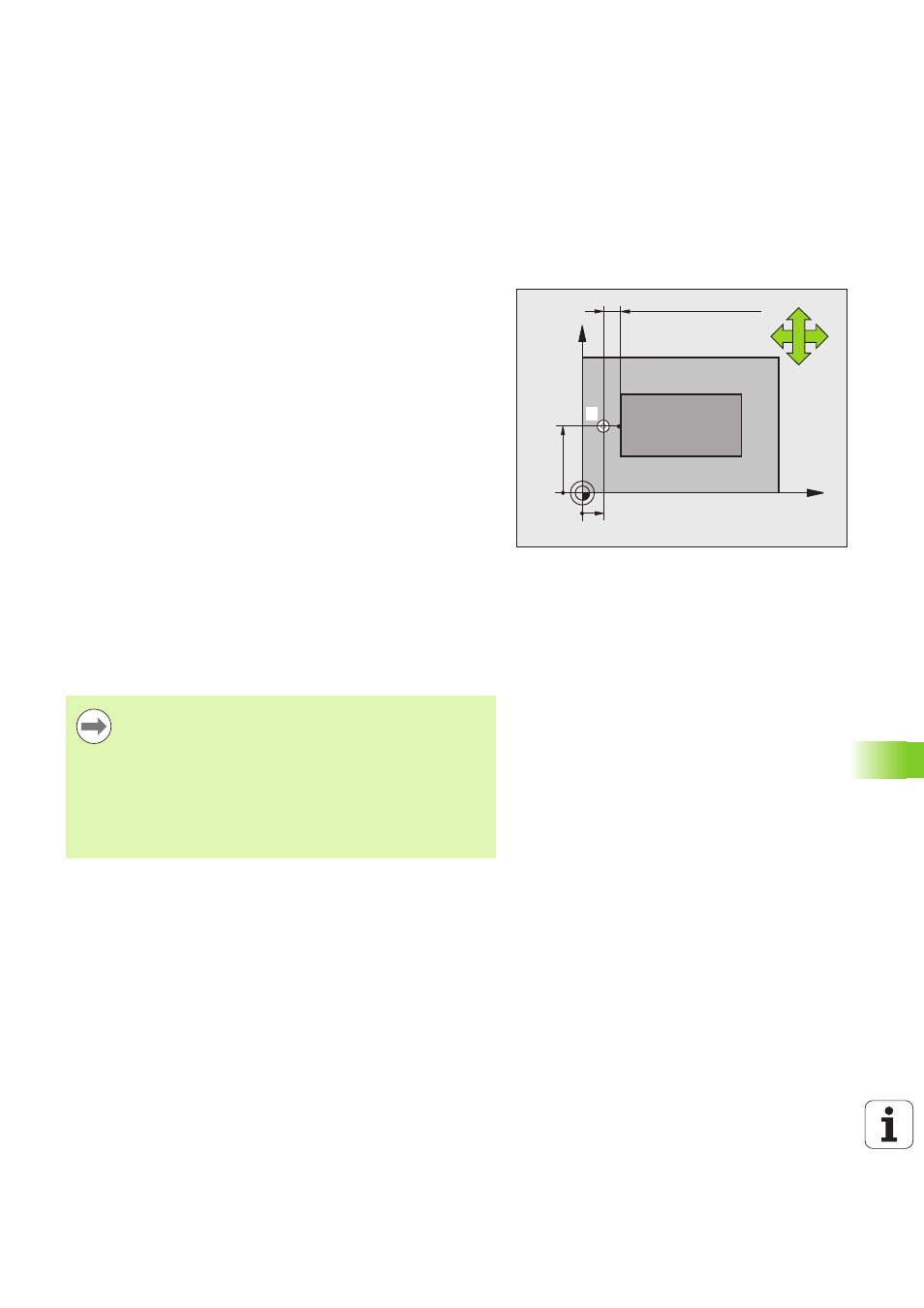

Ход цикла
Цикл измерительного щупа 419 измеряет произвольную
координату по выбранной оси и устанавливает ее в качестве
точки привязки. По выбору система ЧПУ может записывать
измеренную координату в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в
запрограммированную точку измерения 1 . При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем измерения определяет фактическое
положение
3 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную точку
привязки в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 312)
Учитывайте при программировании!
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если Вы несколько раз подряд используете цикл 419,
чтобы сохранить точку по нескольким осям в таблице
предустановок, необходимо активировать номер
предустановки после каждого выполнения цикла 419, в
который цикл 419 осуществлял запись до этого (не
требуется при перезаписи активной предустановки).
