HEIDENHAIN TNC 320
233
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
10.4 ФРЕЗЕРОВАНИЕ
ПЛОСКОСТЕЙ (цикл 232,
DIN/ISO: G232)
Ход цикла
С помощью цикла 232 можно выполнить фрезерование плоской
поверхности за несколько врезаний с учетом припуска на
чистовую обработку. При этом возможны три стратегии
обработки:
Стратегия Q389=0: обработка в форме меандра, боковая
поперечная подача вне обрабатываемой поверхности
Стратегия Q389=1: обработка в форме меандра, боковая
поперечная подача в пределах обрабатываемой поверхности
Стратегия Q389=2: построчная обработка, возврат и врезание
сбоку с подачей позиционирования
1 ЧПУ на ускоренном ходу FMAX перемещает инструмент из
текущего положения в начальную точку
1
: если теукущее
положение по оси шпинделя больше, чем 2-ое безопасное
расстояние, то ЧПУ сначала перемещает инструмент в
плоскости обработки, а затем – по оси шпинделя, в остальном
перемещение производится сначала на 2-ое безопасное
расстояние, а затем в плоскости обработки. Начальная точка
в плоскости обработки смещена на величину радиуса
инструмента и на безопасное расстояние сбоку в сторону от
заготовки
2 Затем инструмент перемещается с подачей
позиционирования по оси шпинделя на рассчитанную ЧПУ
первую глубину врезания

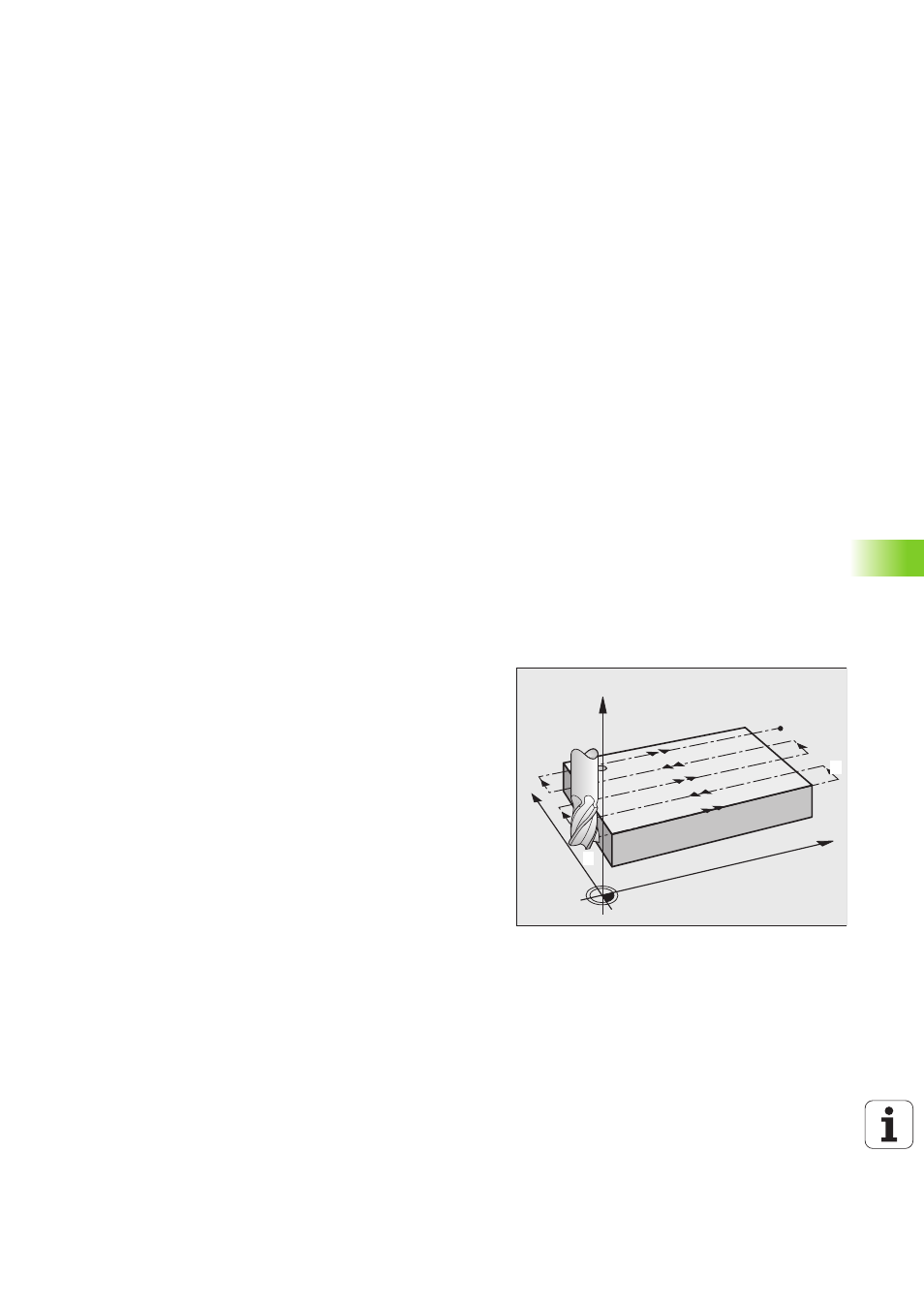

Стратегия Q389=0
3 После этого инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка находится за пределами поверхности; ЧПУ
рассчитывает ее, исходя из координат запрограммированной
начальной точки, длины, безопасного расстояния сбоку и
радиуса инструмента
4 ЧПУ смещает инструмент с подачей предварительного
позиционирования поперек в начальную точку следующей
строки; ЧПУ рассчитывает смещение, исходя из значения
запрограммированной ширины, радиуса инструмента и
максимального коэффициента перекрытия траекторий
5 Затем инструмент снова перемещается назад в направлении
начальной точки
1
6 Процесс повторяется до тех пор, пока заданная поверхность
не будет обработана полностью. В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Чтобы избежать холостых ходов в заключении плоскость
обрабатывается в обратной последовательности
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании убирается заданный
припуск на чистовую обработку
9 В заключении ЧПУ перемещает инструмент назад со
скоростью FMAX на 2-ое безопасное расстояние
X
Y
Z
1
2
