7.9 ПРОТЯЖКА КОНТУРА (цикл 25,
DIN/ISO: G125)

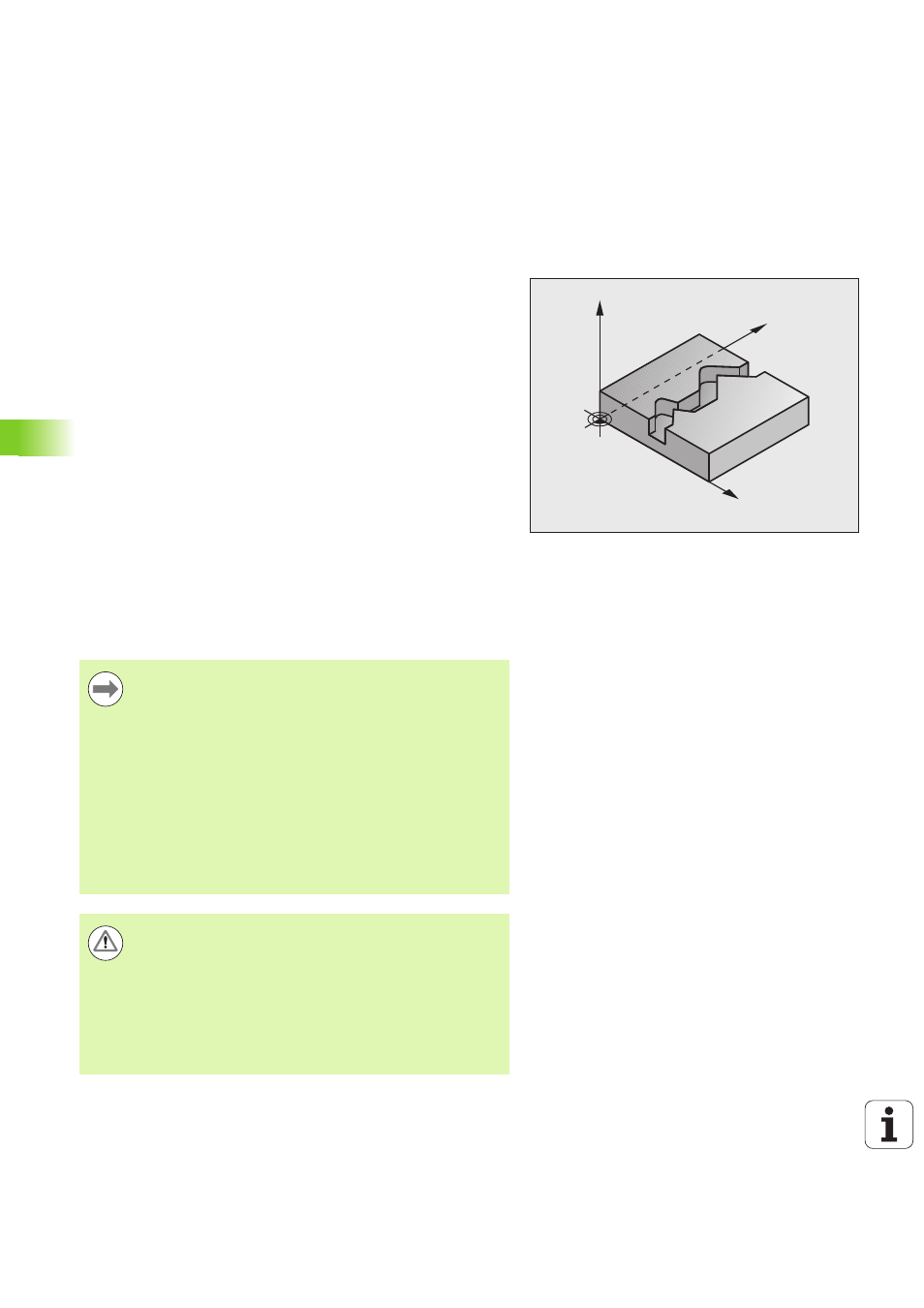

Ход цикла
С помощью этого цикла можно обрабатывать открытые контуры в
комбинации с циклом 14 КОНТУР:
При обработке открытого контура цикл 25 ПРОТЯЖКА КОНТУРА
обладает значительными преимуществами по сравнению с
использованием кадров позиционирования:
ЧПУ выполняет контроль появления отметок и повреждений
контура во время обработки. Проверка контура с помощью
тестовой графики
Если радиус инструмента слишком большой, следует
дополнительно обработать контур на внутренних углах
Обработку можно выполнять непрерывно, попутным или
встречным движением. При фрезеровании зеркально
расположенных контуров профиля тип фрезерования
сохраняется
При фрезеровании в несколько проходов ЧПУ может
перемещать инструмент как в одну, так и в другую сторону,
сокращая, таким образом, время обработки
Можно вводить припуски для выполнения черновой и чистовой
обработки за несколько рабочих ходов
Учитывайте при программировании!
Y
X
Z
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
ЧПУ учитывает только первую метку из цикла 14
КОНТУР.
Память SL-циклов ограничена. В одном SL-цикле
можно запрограммировать не более 16384 элементов
контура.
Цикл 20 ДАННЫЕ КОНТУРА не требуется.
Дополнительные функции M109 и M110 не действуют
при обработке контура с использованием цикла 25.
Осторожно, опасность столкновения!
Во избежание возможных столкновений:
Не программируйте составные размеры сразу же
после цикла 25, поскольку они будут относиться к
положению инструмента в конце цикла.
По всем осям необходимо подводить инструмент на
определенную (абсолютную) позицию, поскольку
позиция инструмента в конце цикла не совпадает с
его позицией в начале цикла.
