14.4 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум островам
(цикл 402, DIN/ISO: G402)

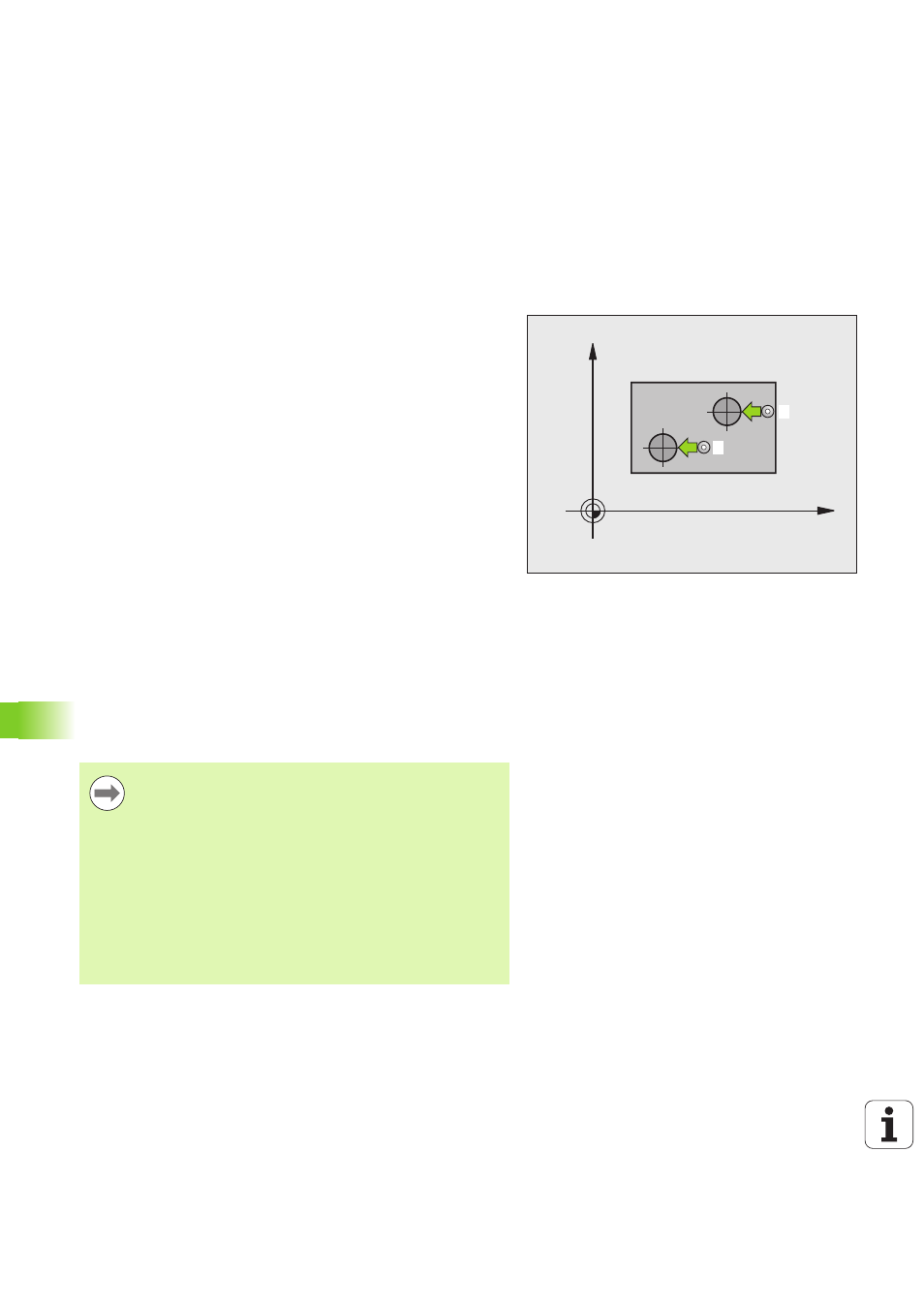

Ход цикла
Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
островов. С помощью функции разворота плоскости обработки
ЧПУ компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 ЧПУ позиционирует измерительный щуп на ускоренном ходу
(значение из колонки FMAX) с использованием алгоритма
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 283) в точку измерения
1
первого острова
2 Измерительный щуп перемещается на заданную высоту
измерения 1 и путем касания определяет первый центр
острова. Между смещенными на 90° точками измерения щуп
перемещается по дуге окружности
3 Затем измерительный щуп возвращается на безопасную
высоту и позиционируется в точке измерения
5
второго остова
4 ЧПУ перемещает измерительный щуп на заданную высоту
измерения 2 и путем касания определяет второй центр
острова
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и выполняет разворот плоскости обработки на
измеренную величину
Учитывайте при программировании!
X
Y
1
5
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот в начале
цикла.
Если необходимо компенсировать наклон путем
поворота круглого стола ЧПУ автоматически
использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
