10.3 СТАНДАРТНАЯ
ПОВЕРХНОСТЬ (цикл 231,
DIN/ISO: G231)

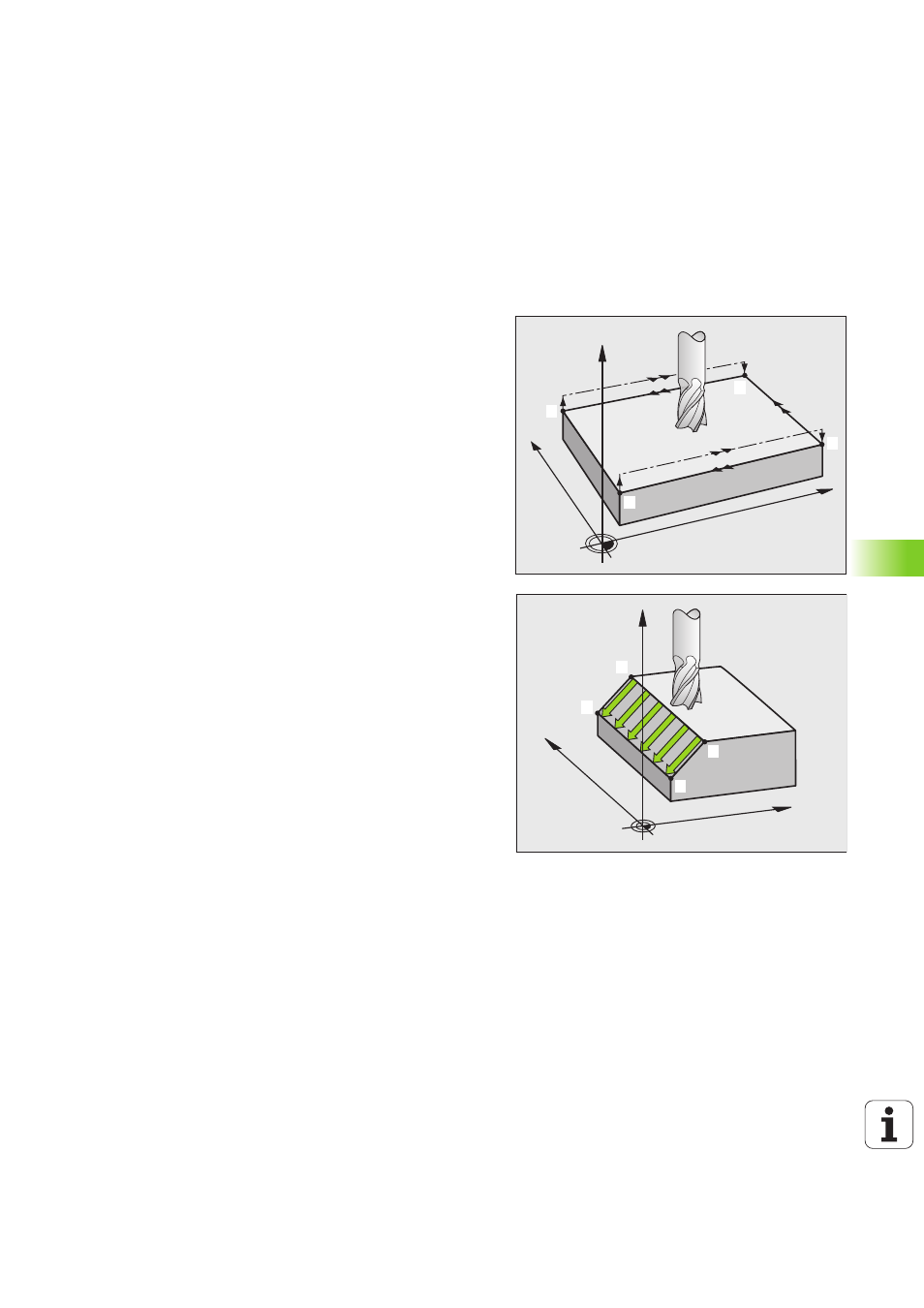

Ход цикла
1 ЧПУ позиционирует инструмент при помощи трехмерного
прямолинейного перемещения из текущей позиции в
начальную точку 1
2 Затем инструмент перемещается с запрограммированной
подачей фрезерования в конечную точку 2
3 В этой точке ЧПУ на ускоренном ходуFMAX перемещает
инструмент на величину диаметра инструмента в
положительном направлении по оси шпинделя, а затем
возвращает его в начальную точку 1
4 В начальной точке 1 ЧПУ снова перемещает инструмент на то
значение Z, на которое он был перемещен в последний раз
5 Затем ЧПУ смещает инструмент по всем трем осям от точки 1
по направлению к точке 4 на следующую строку
6 Затем ЧПУ перемещает инструмент в конечную точку этой
строки. Конечную точку ЧПУ рассчитывает из точки 2 и
смещения в направлении точки 3
7 Построчное фрезерование повторяется до тех пор, пока
заданная поверхность не будет полностью обработана
8 В заключение ЧПУ позиционирует инструмент над самой
удаленной от контура точкой (из заданных) по оси шпинделя
на значение диаметра инструмента
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
