HEIDENHAIN TNC 320 399
16.1
1
ИЗ
МЕРЕНИЕ
КООР
ДИНА
ТЫ
(
цик
л
427, DIN/ISO: G427)

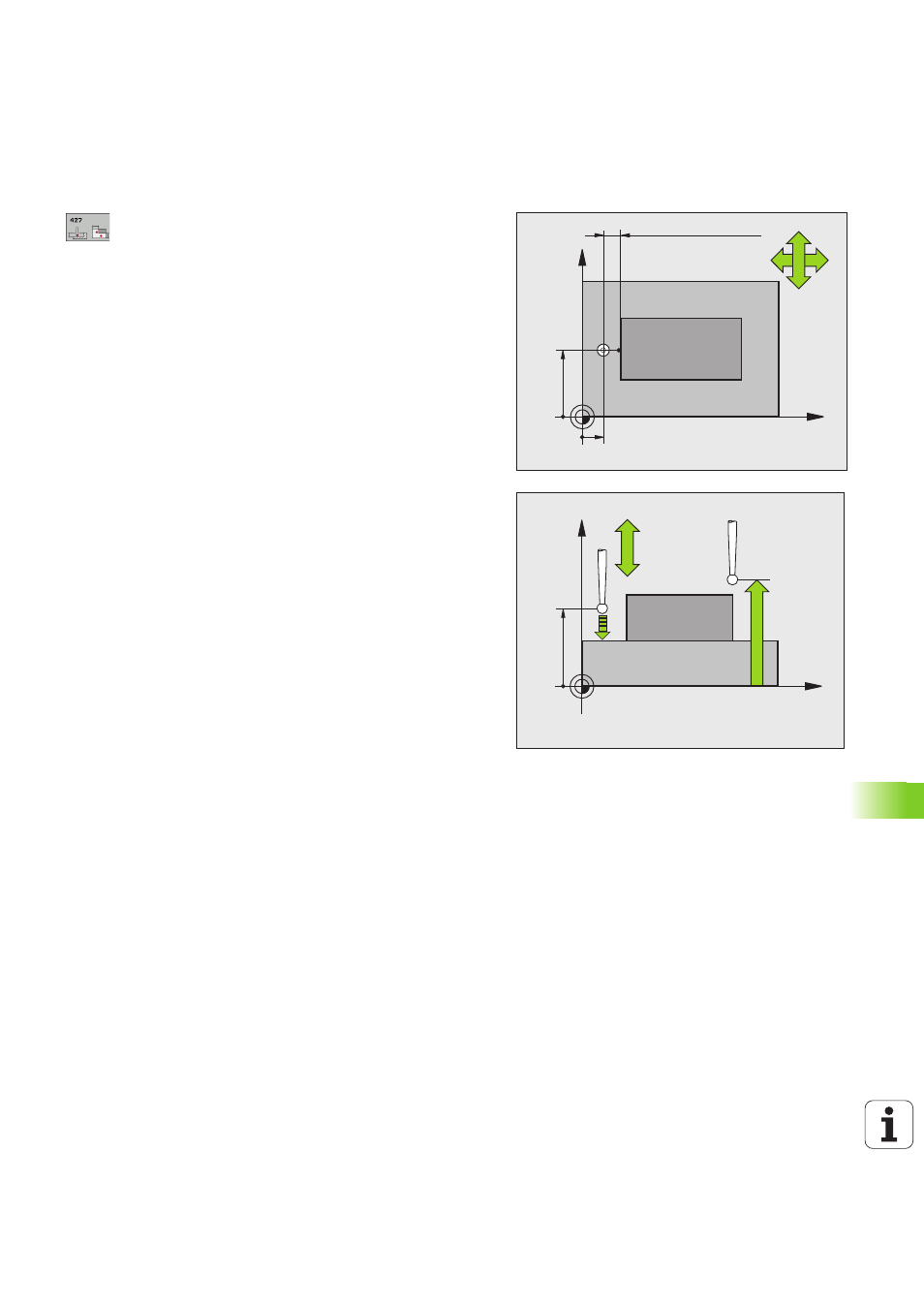

Параметры цикла
U 1 точка измерения по 1-ой оси Q263
(абсолютно): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U 1 точка измерения по 2-ой оси Q264 (абсолютно):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U Ось измерения (1..3: 1= главная ось) Q272: ось,
по которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
U Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1: отрицательное направление перемещения
+1: положительное направление перемещения
U Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
