Циклы обработки: описание контура формулой
9.1 SL-
цик
л
ы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

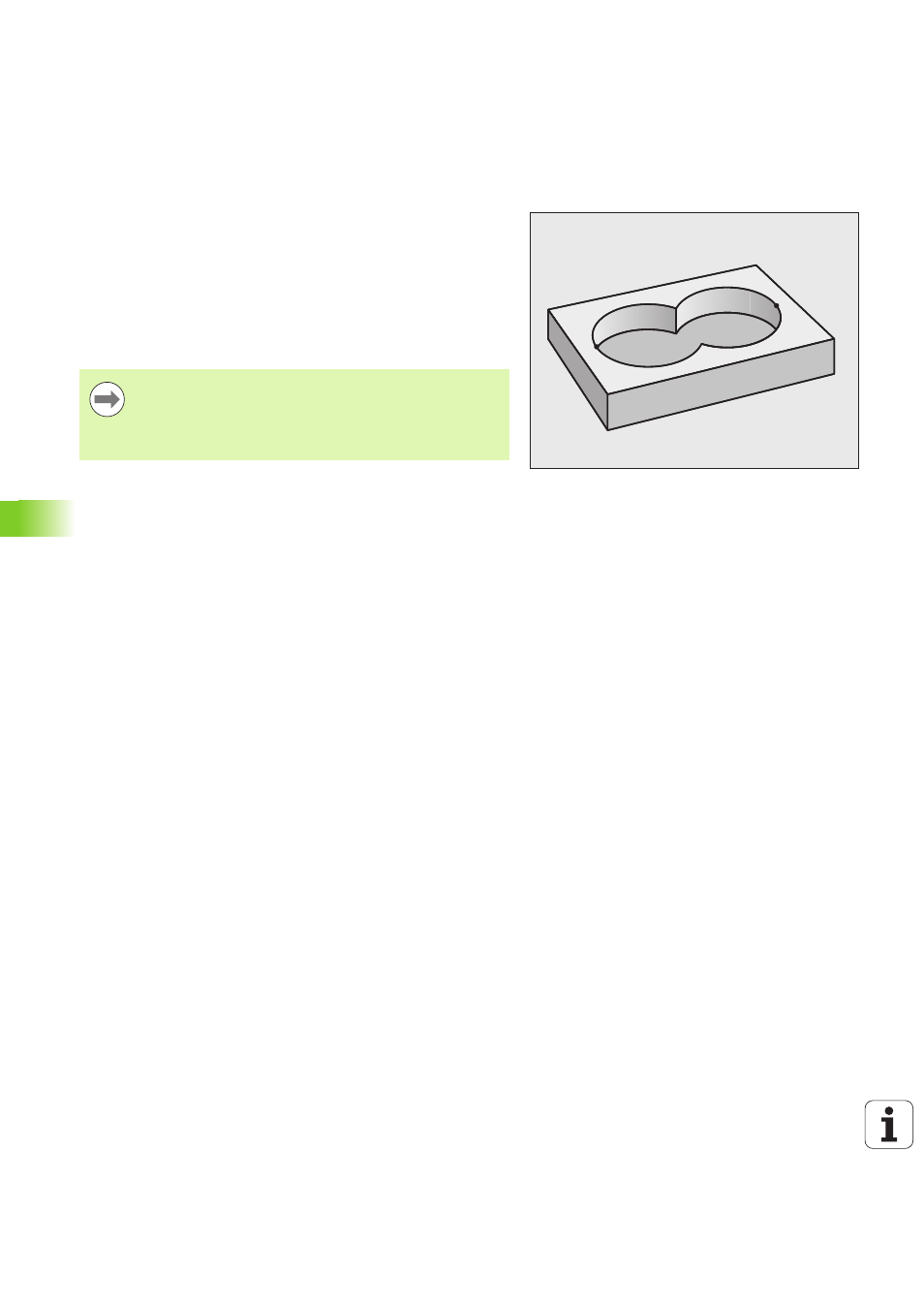

Перекрывающие друг друга контуры
Система ЧПУ распознает запрограммированный контур как
карман. С помощью функций формулы контура можно
преобразовать контур в остров
Карманы и острова можно соединять друг с другом, создавая
новый контур. Таким образом, можно увеличить поверхность
кармана путем наложения другого кармана либо уменьшить
размеры острова.
Подпрограммы: перекрывающие друг друга карманы
Карманы A и B перекрывают друг друга.
Система ЧПУ рассчитывает точки пересечения S1 и S2, их не
надо больше программировать.
Карманы программируются как окружности.
A
B
Последующие примеры программ - это программы
описания контура, заданные в программе
определения контура. Программа определения
контура в свою очередь вызывается через функцию
SEL CONTOUR в главной программе.
