238
Циклы обработки: построчное фрезерование
10.5
Примеры
программ
10.5 Примеры программ

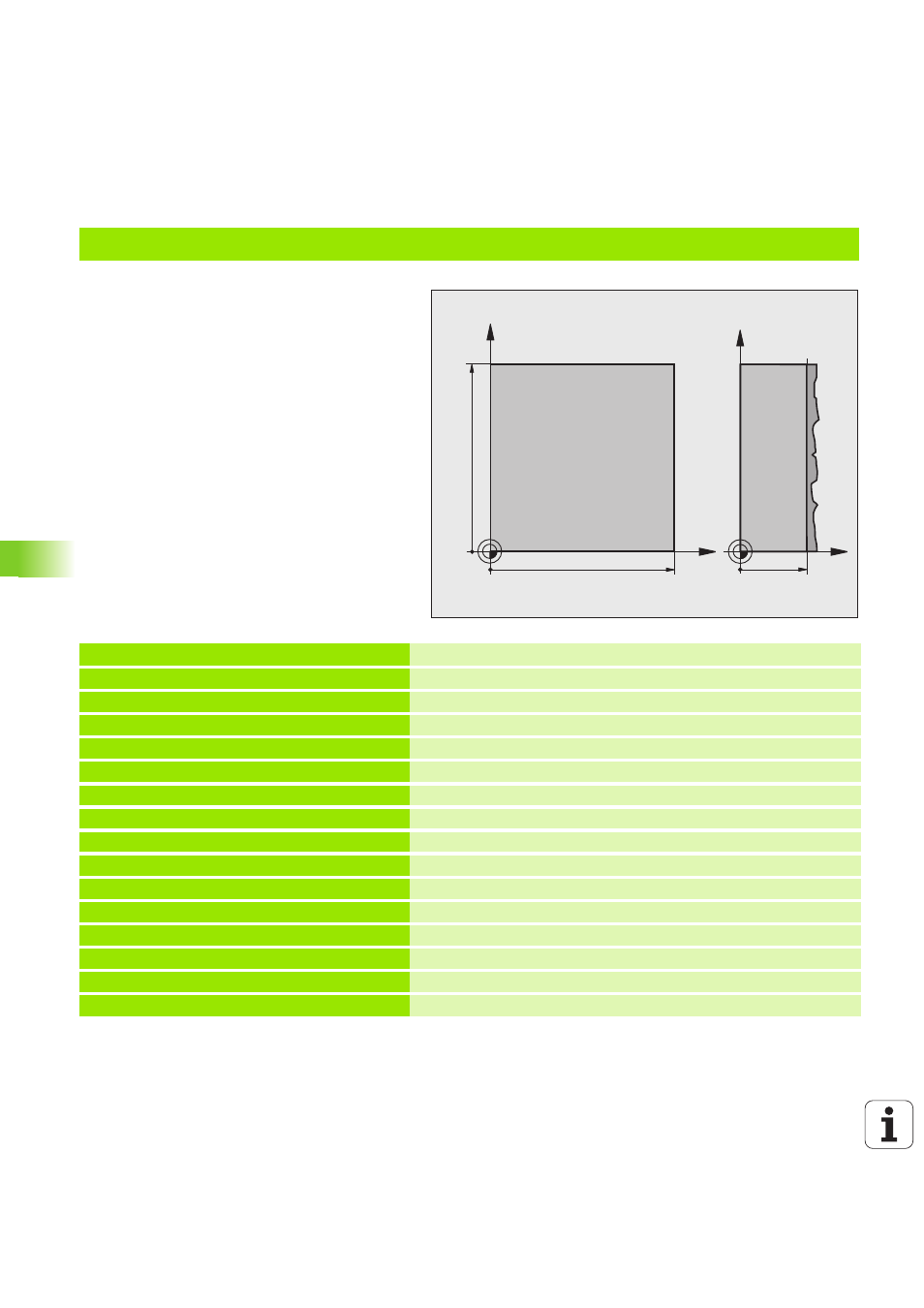

Пример: построчное фрезерование
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕР.
Определение цикла «Построчное фрезерование»
Q225=+0 ;ТОЧКА СТАРТА 1 ОСИ
Q226=+0 ;ТОЧКА СТАРТА 2 ОСИИ
Q227=+35 ;ТОЧКА СТАРТА 3 ОСИ
Q218=100 ;ДЛИНА 1 СТОРОНЫ
Q219=100 ;ДЛИНА 2 СТОРОНЫ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=250 ;F ВРЕЗАНИЕ
Q207=400 ;F-ФРЕЗЕРОВАНИЕ
Q209=150 ;F ПОПЕРЕЧНО
Q200=2
;БЕЗОП. РАССТ.
X
Y
100
100
Z
Y
35
