HEIDENHAIN TNC 320
291
14.2
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
(
цик
л
400, DIN/ISO: G400)

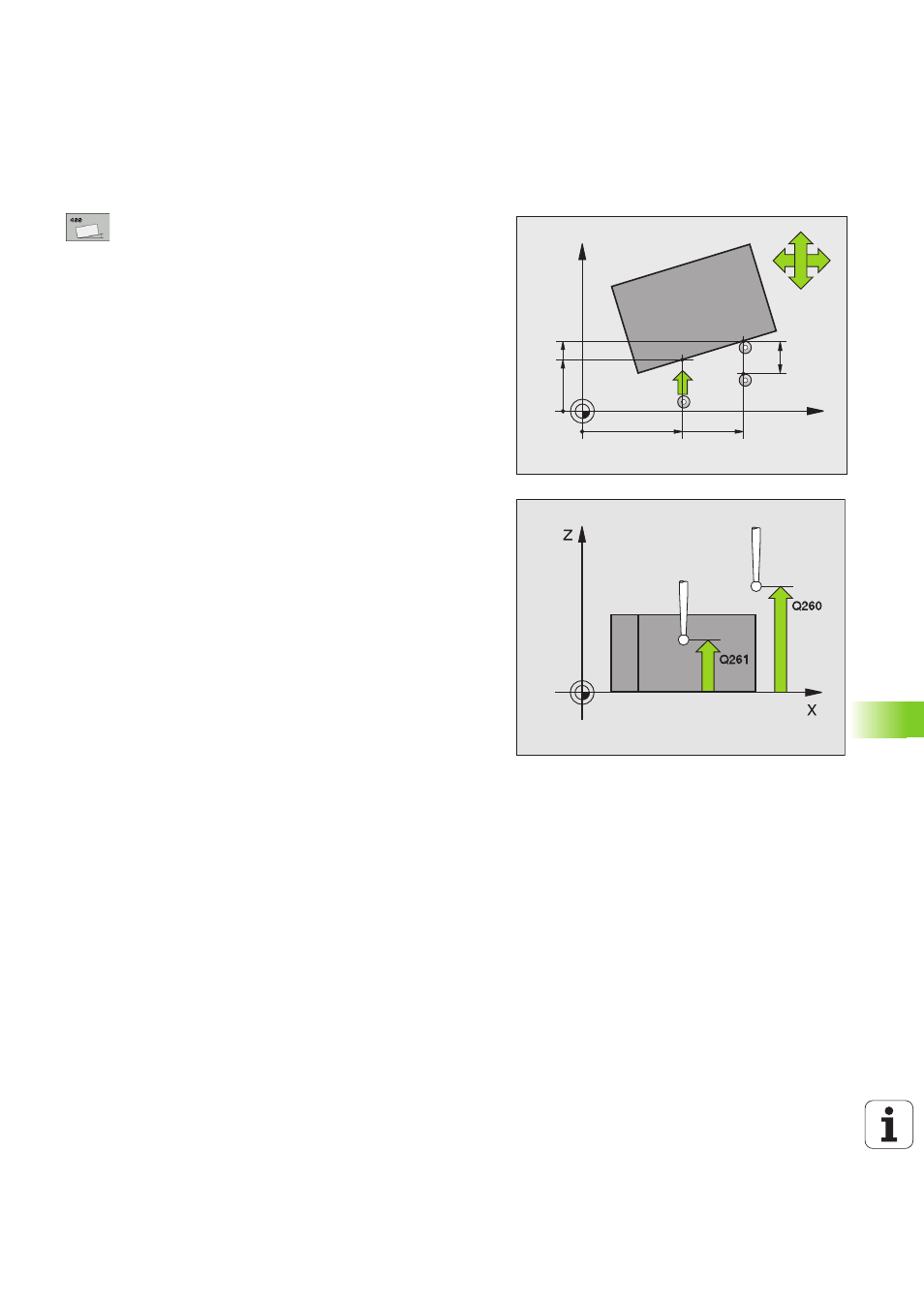

Параметры цикла
U
1 точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1 точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2 точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен перемещаться к детали:
-1: отрицательное направление перемещения
+1: положительное направление перемещения.
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999.9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999.9999 до 99999,9999
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
SET_UP(TCHPROBE.TP)
+
Q320
