100 Циклы обработки: нарезание резьбы / резьбофрезерование
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO: G209)

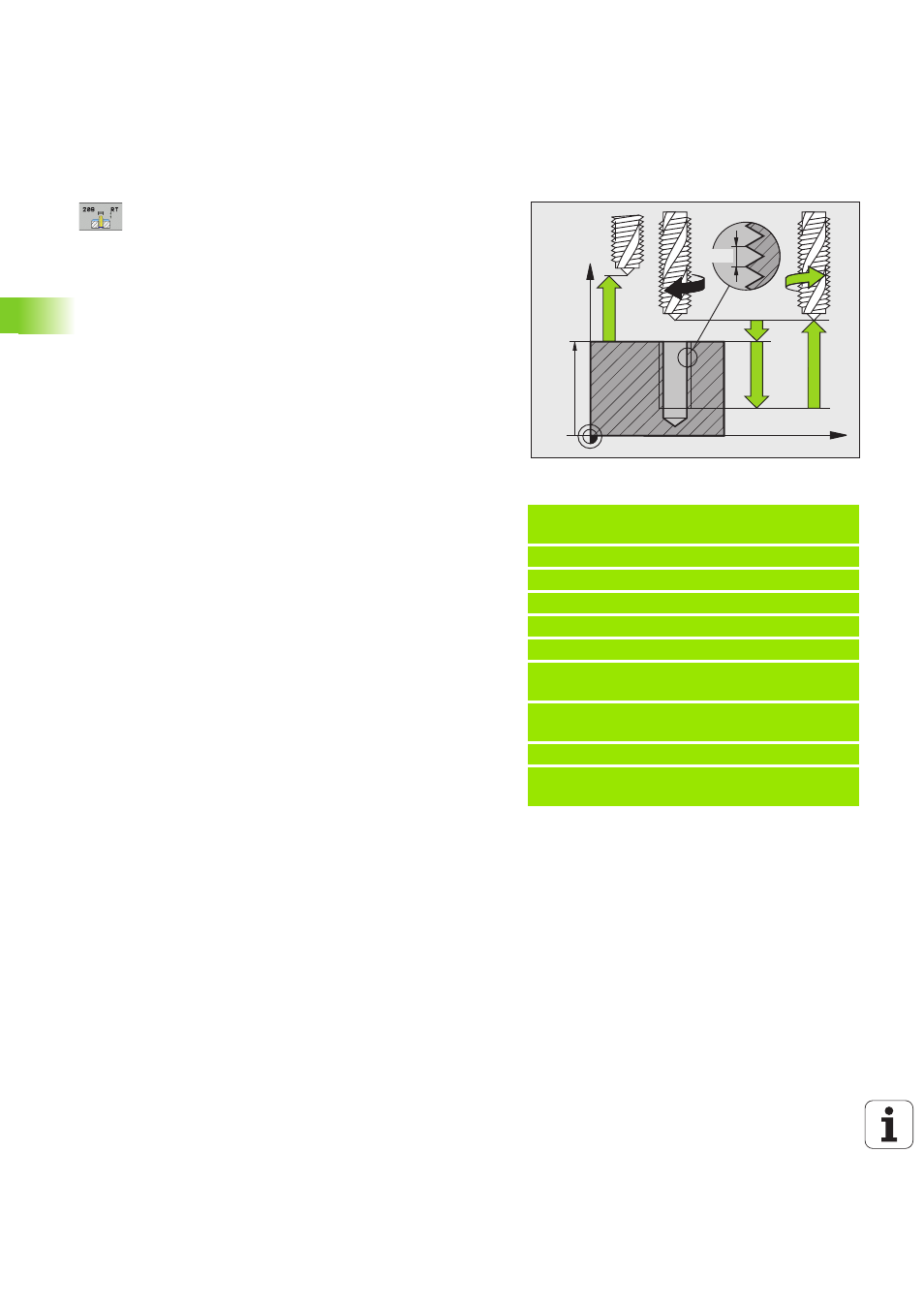

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки. Диапазон ввода
от 0 до 99999,9999
U Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода -от 99999,9999 до 99999,9999
U 2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и заготовки
(зажимного приспособления). Диапазон ввода от 0
до 99999,9999
U Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Диапазон ввода от 0
до 99999,9999
U Обратный ход при ломке стружки Q256: система
ЧПУ умножает уклон Q239 на введенное значение и
перемещает инструмент при ломке стружки назад
на рассчитанное значение. Если вводится значение
Q256 = 0, ЧПУ полностью выходит из
высверленного отверстия для того, чтобы можно
было удалить стружку (на безопасное расстояние).
Диапазон ввода от 0,1000 до 99999,9999
U Угол ориентации шпинделя Q336 (абсолютный):
угол, на который система ЧПУ позиционирует
инструмент перед процессом нарезания внешней
резьбы. Таким образом, можно при необходимости
выполнить дополнительное резьбонарезание.
Диапазон ввода от -360,0000 bis 360,0000
U Коэффициент изменения скорости вращения во
время обратного хода Q403: коэффициент, на
который система ЧПУ увеличивает скорость
вращения шпинделя и при этом подачу при выходе
из отверстия. Диапазон ввода от 0,0001 до 10,
увеличение возможно до максимальной скорости
вращения активной ступени передачи
Выход из материала при прерывании программы
Если в процессе нарезания внешней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД
ИЗ МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ
МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из
материала, управляя им. Для этого следует нажать клавишу
положительного направления активной оси шпинделя.
Пример: NC-кадры
26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С
ЛОМ.СТР.
Q200=2 ;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=+25 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ. СКОРОСТИ
ВРАЩЕНИЯ
Z
X
Q203
Q204
Q200
Q201
Q239
