HEIDENHAIN TNC 320
89
3.1
1
Примеры
программ

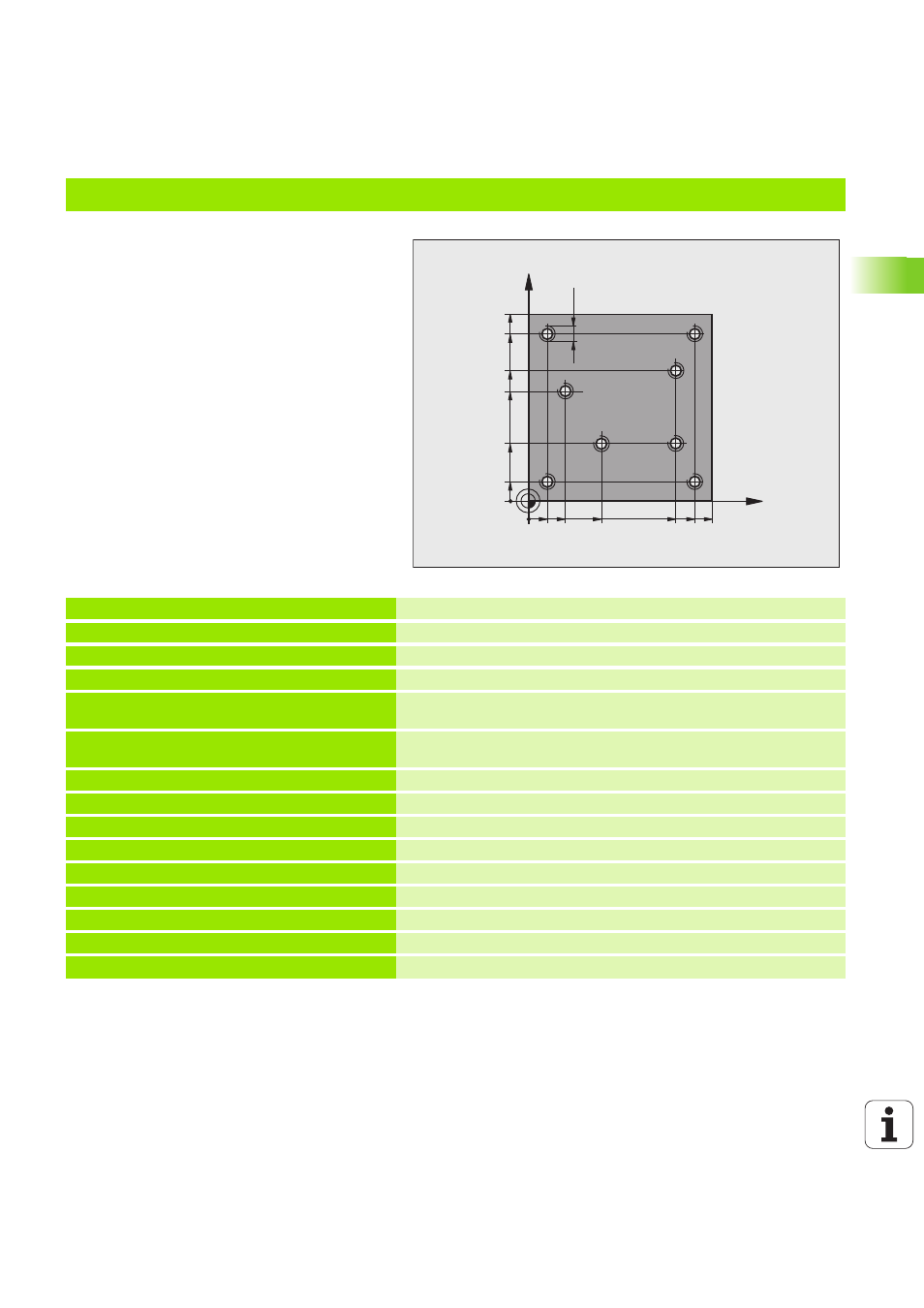

Пример: использование циклов сверления с PATTERN DEF
Координаты сверления сохраняются в
определении заготовки PATTERN DEF POS и
вызываются при помощи CYCL CALL PAT.
Радиусы инструментов выбраны так, что все
рабочие шаги видны на тестовой графике.
Выполнение программы
Центровка (радиус инструмента 4)
Сверление (радиус инструмента 2.4)
Нареание резьбы (радиус инструмента 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Вызов инструмента, центр. сверло (радиус 4)
4 L Z+10 R0 F5000
Перемещение инструмента на безопасную высоту (F
программируйте со значением),
ЧПУ производит позиционирование после каждого цикла на
безоп. высоту
5 PATTERN DEF
Определение всех точек сверления группы отверстий
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
