HEIDENHAIN TNC 320 393

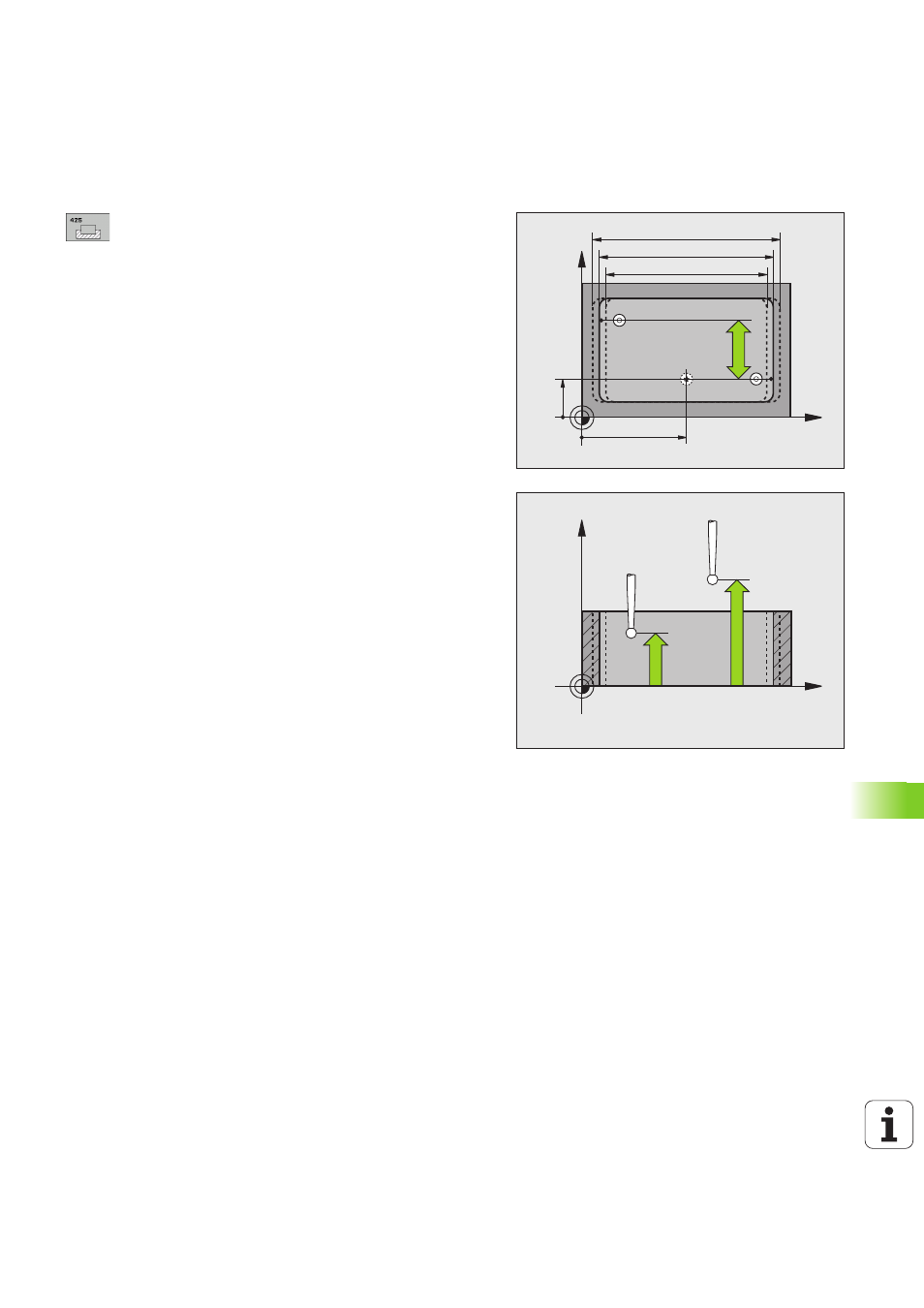

16.9
ИЗМЕРЕНИЕ
ШИРИНЫ
КАНАВКИ
(
цик
л
425, DIN/ISO: G425)
Параметры цикла
U Начальная точка по 1-ой оси Q328
(абсолютно): начальная точка измерения по
главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U Начальная точка по 2-ой оси Q329
(абсолютно): начальная точка измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Смещение для 2-го измерения Q310 (в
приращениях): значение, на которое смещается
измерительный щуп перед вторым измерением.
При вводе 0 ЧПУ смещение не выполняет.
Диапазон ввода от -99999,9999 до 99999,9999
U Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0
до 99999,9999
U Максимальный размер Q288:
наибольшая разрешенная длина.
Диапазон ввода от 0 до 99999,9999
U Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0
до 99999,9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
