HEIDENHAIN TNC 320
307
14.7
Выравнив
ание
ра
зв
оро
та
де
тали
по
ос
и
С
(
цик
л
405, DIN/ISO: G405)

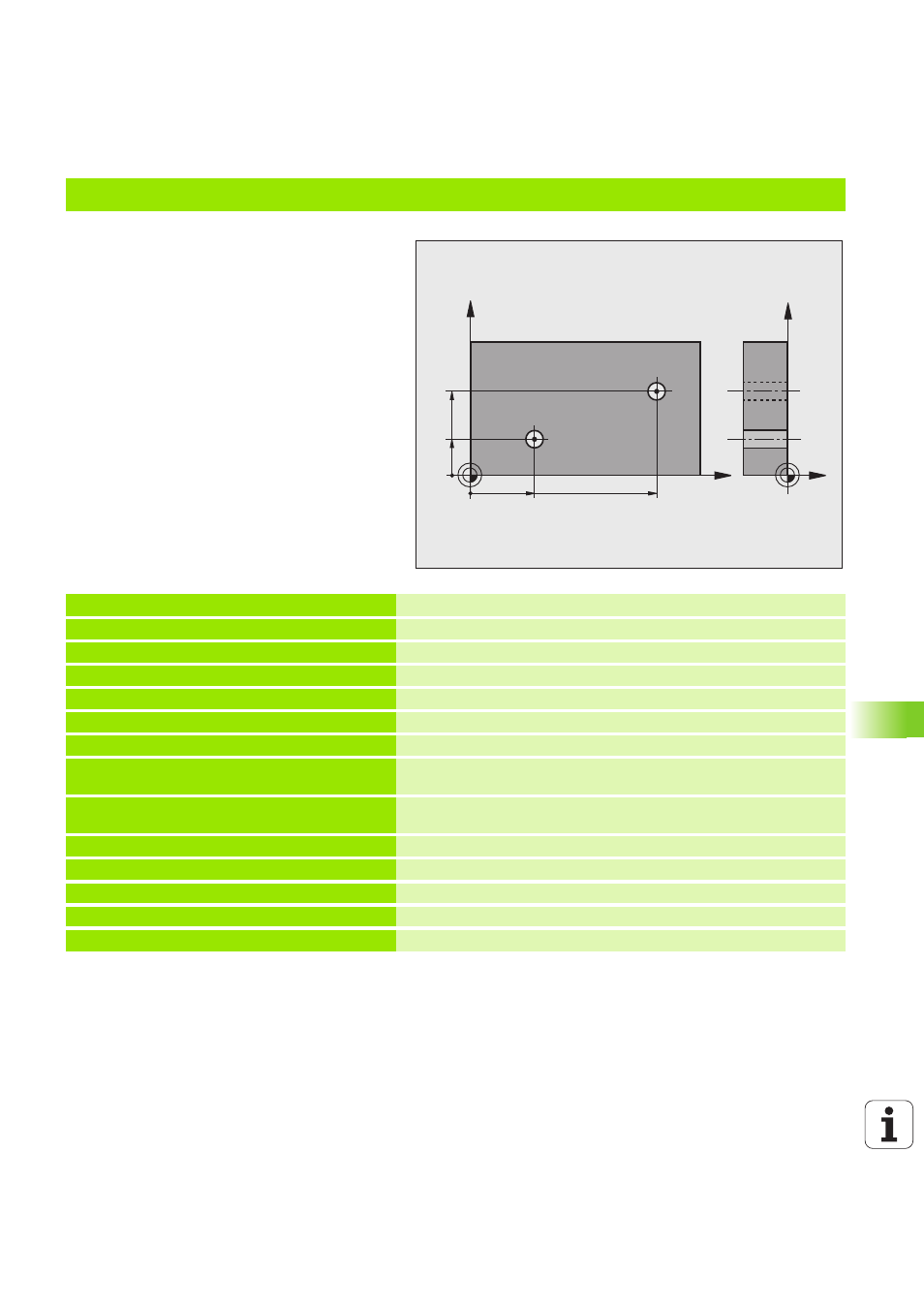

Пример: определение разворота плоскости обработки по двум отверстиям
0 BEGIN PGM CYC401 ММ
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ
Q268=+25 ;1-ЫЙ ЦЕНТР 1-ОЙ ОСИ
Центр 1-го отверстия: координата X
Q269=+15 ;1-ЫЙ ЦЕНТР 2-ОЙ ОСИ
Центр 1-го отверстия: координата Y
Q270=+80 ;2-ОЙ ЦЕНТР 1-ОЙ ОСИ
Центр 2-го отверстия: координата X
Q271=+35 ;2-ОЙ ЦЕНТР 2-ОЙ ОСИ
Центр 2-го отверстия: координата Y
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Координата по оси измерительного щупа, в которой
осуществляется измерение
Q260=+20 ;БЕЗОП. ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без опасности столкновения
Q307=+0 ;ПРЕДУСТ. РАЗВ.ПЛ.ОБР.
Угол опорной прямой
Q402=1
;ВЫРАВНИВАНИЕ
Компенсация разворота путем поворота круглого стола
Q337=1
;УСТАНОВКА НУЛЯ
Установка индикации в 0 после выравнивания
3 CALL PGM 35K47
Вызов обрабатывающей программы
4 END PGM CYC401 ММ
X
Y
25
35
Z
Y
80
15
