HEIDENHAIN TNC 320
381
16.6
ИЗМЕРЕНИЕ
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
422, DIN/ISO: G422)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр
цапфы по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999
до 99999,9999
U
Заданный диаметр Q262: введите диаметр
острова. Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между
двумя точками измерения, знак шага угла
определяет направление обработки (-= по
часовой стрелке). Если Вы хотите измерить
дугу окружности, то программируйте шаг
угла менее 90°. Диапазон ввода -от 120,0000
до 120,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла, тем
менее точно ЧПУ рассчитывает центр круга.
Минимальное значение: 5°.

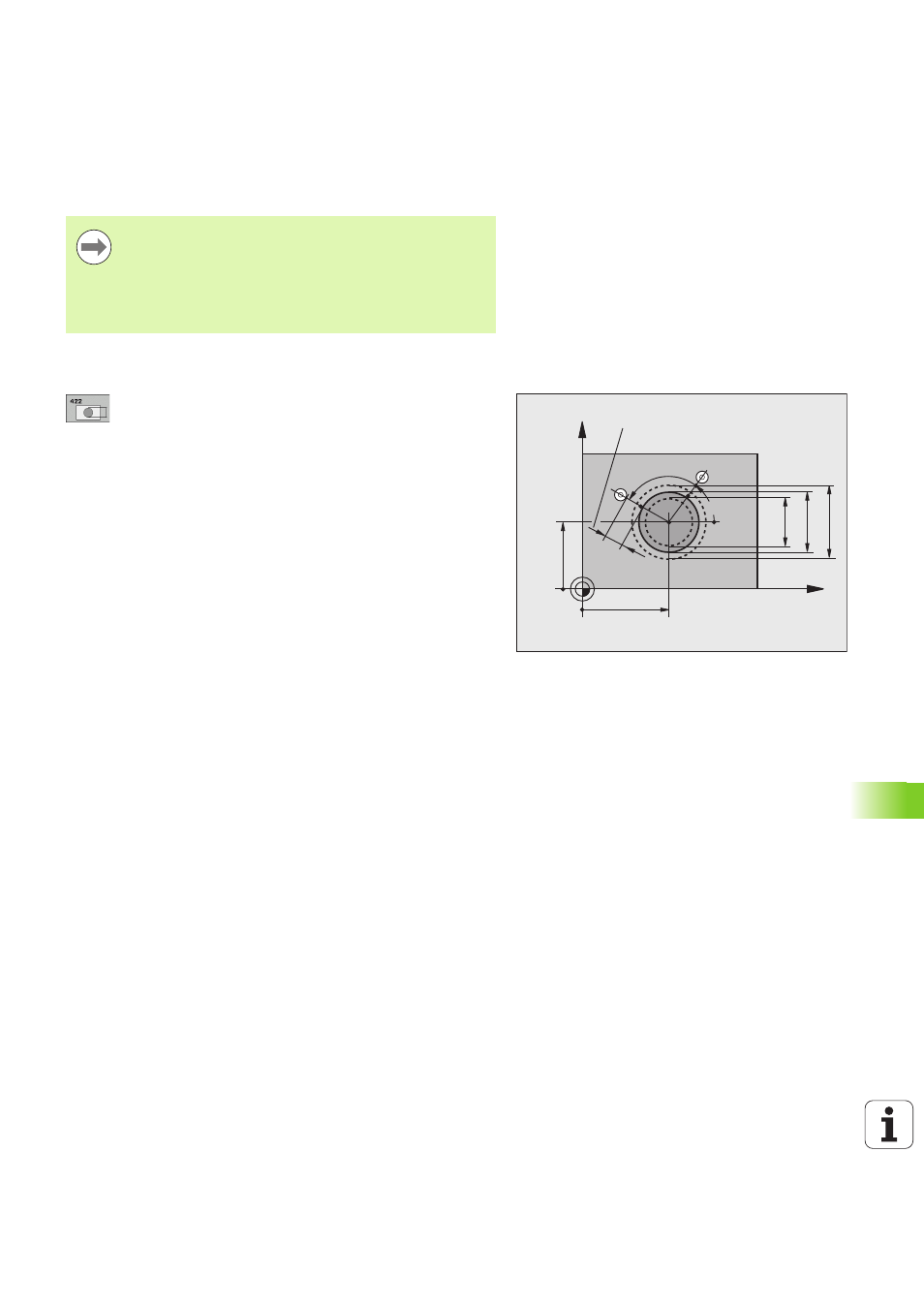

X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
SET_UP(TCHPROBE.TP)
+
Q320
