350 Циклы измерительных щупов: автоматическая установка точек привязки
15.1
1
ПРИВ
ЯЗКА
К
ОСИ
ЩУПА
(
цик
л
417, DIN/ISO: G417)
Параметры цикла
U 1 точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U 1 точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U 1 точка измерения по 3-й оси Q294
(абсолютно): координата первой точки
измерения по оси измерительного щупа
Диапазон ввода от -99999,9999 до 99999,9999
U Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U Номер нулевой точки в таблице Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
При вводе Q305=0 ЧПУ задает индикацию таким
образом, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0
до 2999
U Новая точка привязки по оси измерительного
щупа Q333 (aбсолютная): координата по оси
измерения, в которую система ЧПУ должна
установить точку привязки. Базовая настройка = 0.
Диапазон ввода от -99999,9999 до 99999,9999
U Передача результатов измерения (0,1) Q303:
задается, следует ли сохранить полученную точку
привязки в таблице нулевых точек или в таблице
предустановок:
-1: не использовать! Записывается ЧПУ при
сохранении старых программ (смотри
„Сохранение рассчитанной точки привязки в
памяти” на странице 312).
0: записать полученную точку привязки в активную
таблицу нулевых точек. Опорной системой
является активная система координат детали.
1: записать полученную точку привязки в таблицу
предустановок. Опорной системой является
система координат станка (REF-система).
Пример: NC-кадры
5 TCH PROBE 417 ТЧК. ПРИВ. К ОСИ ЩУПА
Q263=+25 ;1 ТОЧКА 1 ОСИ
Q264=+25 ;1 ТОЧКА 2 ОСИ
Q294=+25 ;1 ТОЧКА 3 ОСИ
Q320=0 ;БЕЗОП. РАССТ.
Q260=+50 ;БЕЗОП ВЫСОТА
Q305=0 ;НОМЕР В ТАБЛИЦЕ
Q333=+0 ;ТОЧКА ПРИВЯЗКИ
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.

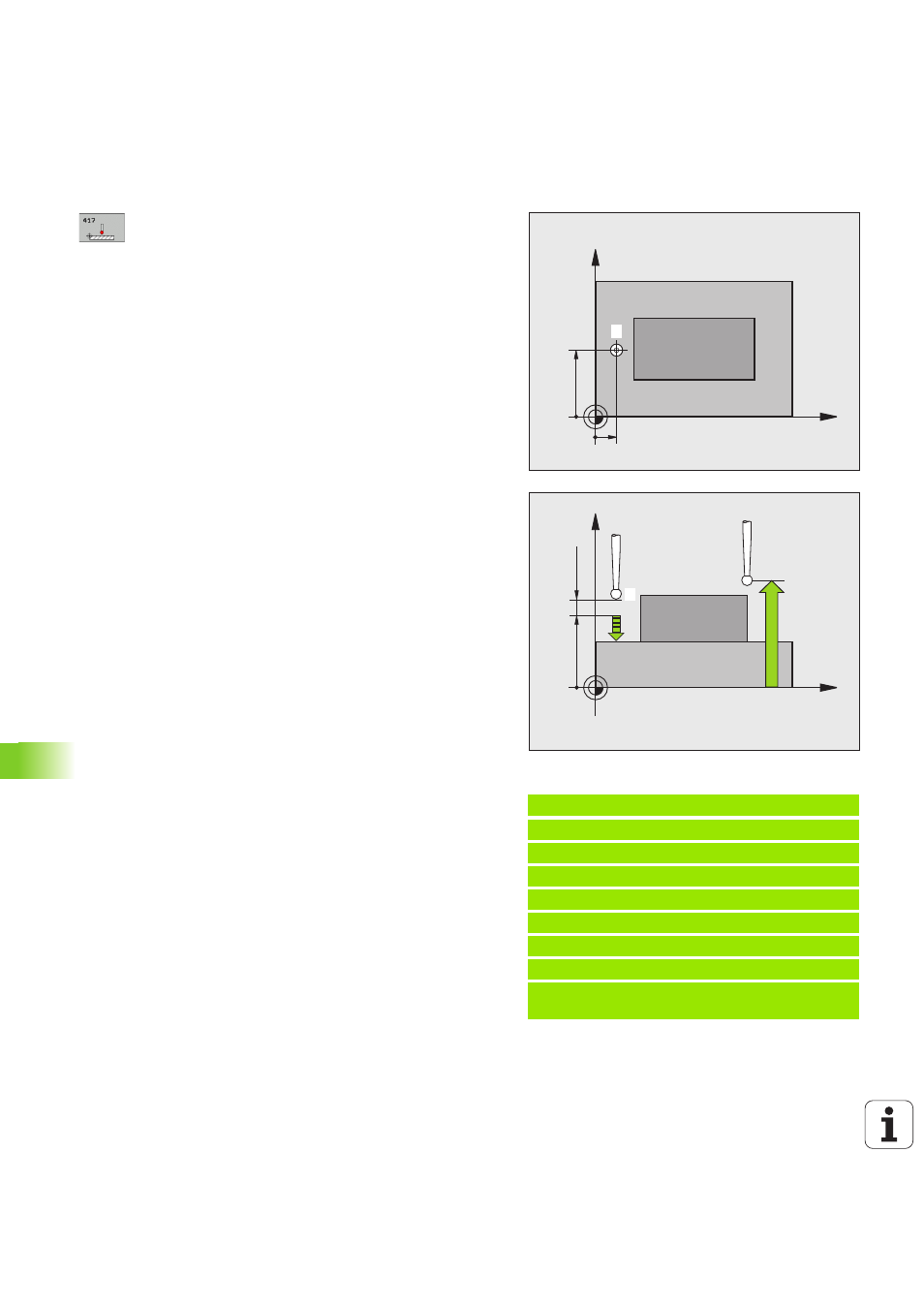

X
Y
Q264
Q263
1
X
Z
Q260
Q294
1
SE
T_UP(TCHPR
OBE.TP)
+
Q320
