ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 12
12.4 Конфигурации акустических
систем
При подсоединении более одной акустической
системы к одному силовому выходу PLM необходимо
соблюдать осторожность.
Параллельное подсоединение двух акустических
систем
к
одному
выходу PLM уменьшает
сопротивление нагрузки вдвое, в отличие от
сопротивления
одной
акустической
системы.
Следовательно, потребляемая двумя акустическими
системами сила тока возрастает в два раза, и ее
значения может хватить для срабатывания CPL-
лимитера. Чем больше параллельно подключенных
акустических систем соединено с одним выходом, тем
меньше сопротивление и выше потребляемый ток.
Если необходимо подключить большое количество
акустических систем к выходу PLM, то можно успешно
воспользоваться
сочетанием
параллельных
и
последовательных соединений. В этом случае особое
внимание необходимо обращать на соблюдение
полярности.
В
подобных
случаях
общее
номинальное
сопротивление
равно
сопротивлению
одной
акустической системы. Однако, принцип равного
распределения энергии до сих пор действует и нельзя
получить от усилителя больше его допустимой
мощности.
Номинальные
нагрузки
ниже 2 Ом
поддерживаются усилителем PLM. Однако,
очень важно понять, что при номинальной
нагрузке в 2 Ома в случае резонанса происходит
существенное ее падение. В подобных случаях
потребляемый
ток
растет
и
это
вызывает
срабатывание лимитера CAL.
12.5 Подключение цифровых
аудио устройств
Если есть возможность использовать как аналоговые,
так и цифровые сигналы, то предпочтительнее
выбрать цифровые. Это связано с тем, что в случае
цифрового подключения сигнал не подвергается
лишним преобразованиям между цифровыми и
аналоговыми схемами, которые являются основным
источником искажений и ошибок. Таким образом,
поддерживается максимальная точность сигнала.
Цифровой формат – это не аудио сигнал, а поток
данных. Следовательно, он требует определенного
подхода к коммутированию устройств, в отличие от
аналоговых линейных приборов. Этот раздел
руководства содержит некоторые указания, которые
могут быть полезными новичку.
12.5.1 Цифровой аудио формат AES/EBU
PLM позволяет напрямую подключать к его входу
цифровой аудио сигнал формата AES/EBU. Очень
важно помнить, что через один разъем AES/EBU
поступает два канала аудио. В общем случае, это
левый и правый каналы стерео пары, однако это
могут быть совершенно разные моно сигналы.
Интерфейс AES/EBU использует 3-контактное
балансное соединение, что соответствует стандарту

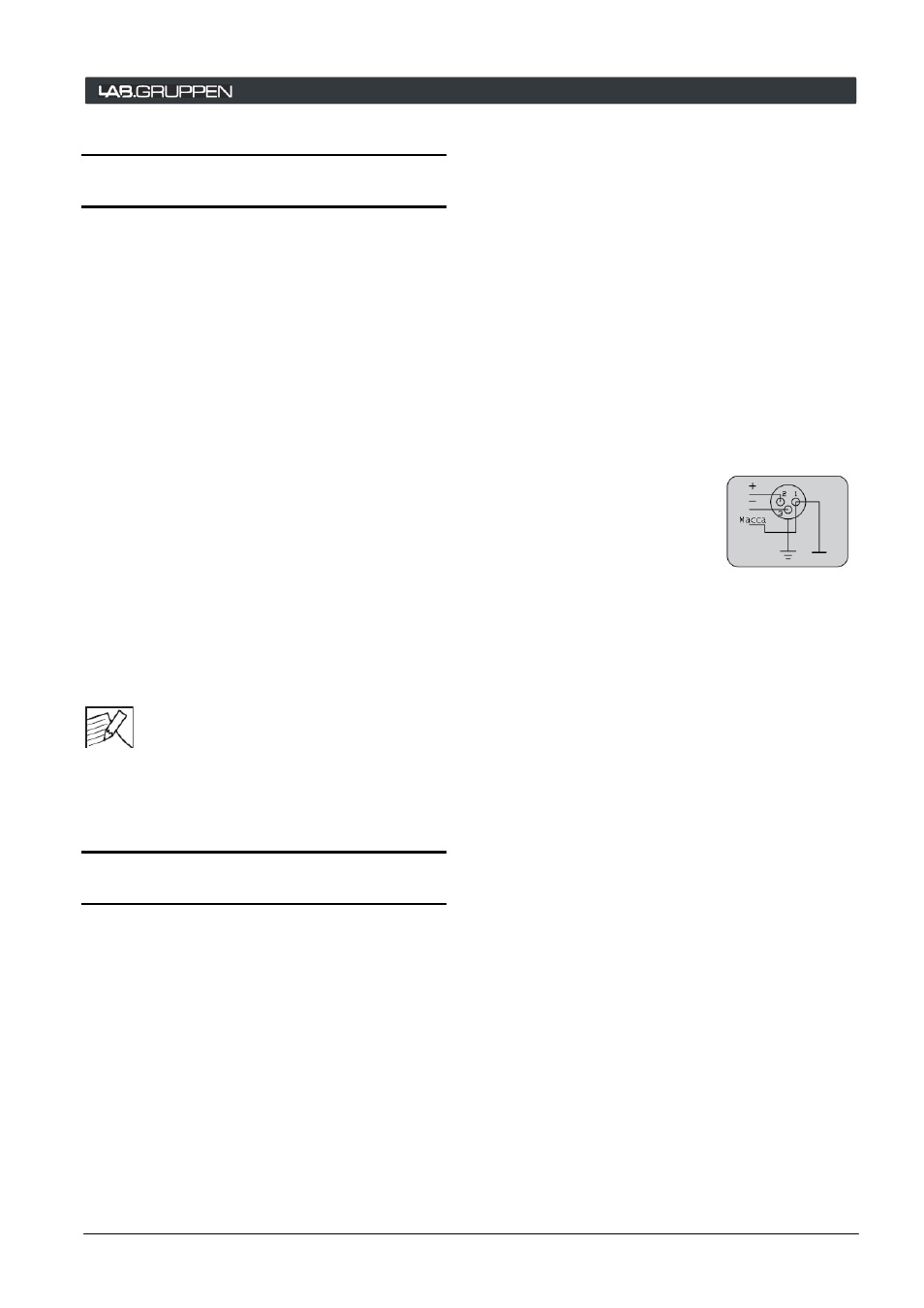

передачи данных RS422. На рис. 12-7 показаны
контакты пары сигналов «+» и «-».
Пин 1: Масса/оплетка
Пин 2: Сигнал +
Пин 3: Сигнал –
Рис. 12-7
Учитывая тот факт, что для коммутирования
аналоговых и цифровых сигналов используются
одинаковые разъемы XLR3, важно не путать их:
НИКОГДА
НЕ
ПОДСОЕДИНЯЙТЕ
ЦИФРОВОЙ
СИГНАЛ К АНАЛОГОВОМУ ВХОДУ И НАОБОРОТ.
Стандарт AES/EBU позволяет передавать два канала
звука с разрядностью до 24 бит. Некоторые источники
цифрового сигнала могут иметь разрешение 16 или 20
бит. Но это не мешает подключать эти приборы друг к
другу, формат AES/EBU исключает возникновение
каких-либо
проблем,
связанных
с
разностью
разрядности. Вдобавок к аудио данным, AES/EBU
передает еще один управляющий поток данных,
который
может,
например,
предоставить
получающему устройству информацию о сигнале.
12.5.2 Частота дискретизации и запоздание
Любая часть оборудования, обрабатывающая аудио
сигнал цифровым образом, добавляет к аналоговому
входу небольшую задержку. Большая часть этой
задержки возникает при АЦ- и ЦА-преобразованиях.
Серия PLM - Руководство по эксплуатации 67
