ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
9.12.3 Субменю маршрутизатора входов и их
настроек – Input Cfg
Это субменю вызывается нажатием «мягкой» клавиши
3 (Input Cfg) из «верхней» страницы меню.

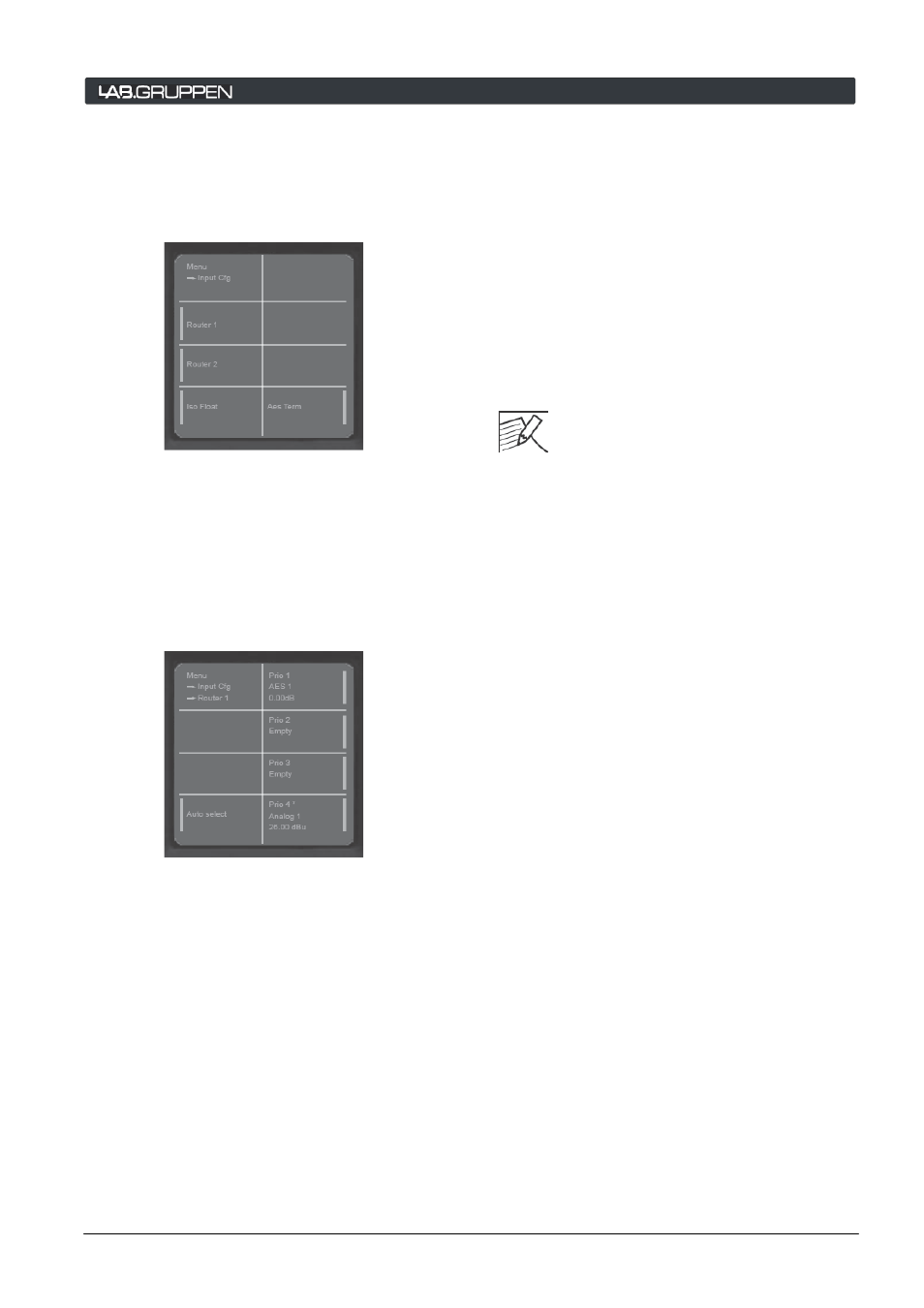

Рис. 9-12
В этом субменю доступны следующие опции:
9.12.3.1 Выбор
входа
и
настройка
чувствительности
Эта опция открывается нажатием «мягкой» клавиши 2
или 3 (Router 1 или Router 2) из Menu > Input Cfg. Эти
субменю
соответствуют
модулям
А
и
В
соответственно.
Рис. 9-20
Как видно из рис. 8-1, каждый модель обработки – А и
В – «запитан» сигналом, который является суммой
двух входных сигналов, которые выбираются с
помощью
маршрутизатора.
В
простейшей
конфигурации, входные микшеры будут настроены
таким образом, чтобы сигнал маршрутизатора 1
направлялся на вход модуля А, а сигнал
маршрутизатора 2 – на вход модуля В. Однако, эту
конфигурацию можно изменить путем настройки
уровней входных микшеров через программу DLC
PLM Edition. См. раздел 7.2.2 Руководства
пользователя DLC.
Каждый маршрутизатор фактически является 6-
позиционным селектором входов, который позволяет
выбрать один из шести доступных сигналов и
отправить на входной микшер. Ниже перечислены
шесть доступных типов сигналов:
¾
Аналоговый вход 1 (Analog 1)
¾
Аналоговый вход 2 (Analog 2)
¾
Канал А цифрового входа AES/EBU (AES 1)
¾
Канал В цифрового входа AES/EBU (AES 2)
¾
Канал А сети Dante (Dante 1)
¾
Канал B сети Dante (Dante 2)
«Седьмой» вариант выбора источника – отсутствие
входа (Empty).
Цифровой вход AES/EBU позволяет выбрать
один из двух каналов, несмотря на то, что
физически он имеет один разъем XLR.
Различные входы могут назначаться на один из
четырех уровней приоритета. Вход AES/EBU имеет
приоритет над аналоговыми входами. В ситуациях,
когда доступны оба типа входов, цифровому будет
отдано предпочтение, в то время как аналоговый
будет находиться в резерве. Следовательно, вы не
можете выбрать наивысший уровень приоритета для
аналогового входа, т.к. цифровой всегда должен
иметь более высокий приоритет. Также запомните,
что невозможно иметь в списке приоритета оба
аналоговых входа.
Приоритет устанавливается на один из двух режимов:
Auto Select и Forced Selection.
В режиме Auto Select, система управления проверяет
входы первого приоритета на полноценный сигнал.
Если сигнал не обнаружен, система перейдет к
сигналам второго приоритета и так далее, пока не
будет найден полноценный входной сигнал. Этот
процесс «голосования» также имеет место в случае
сбоя выбранных входов.
В режиме Forced Selection, один из четырех
приоритетов будет «принудительно» назначен на
вход, несмотря на его тип.
С помощью «мягкой» клавиши 4 маршрутизатор (1
или 2) можно установить но один из режимов
управления приоритетом: Auto Select или Forced
Selection. С помощью енкодера можно выбрать одну
из доступных опций:
