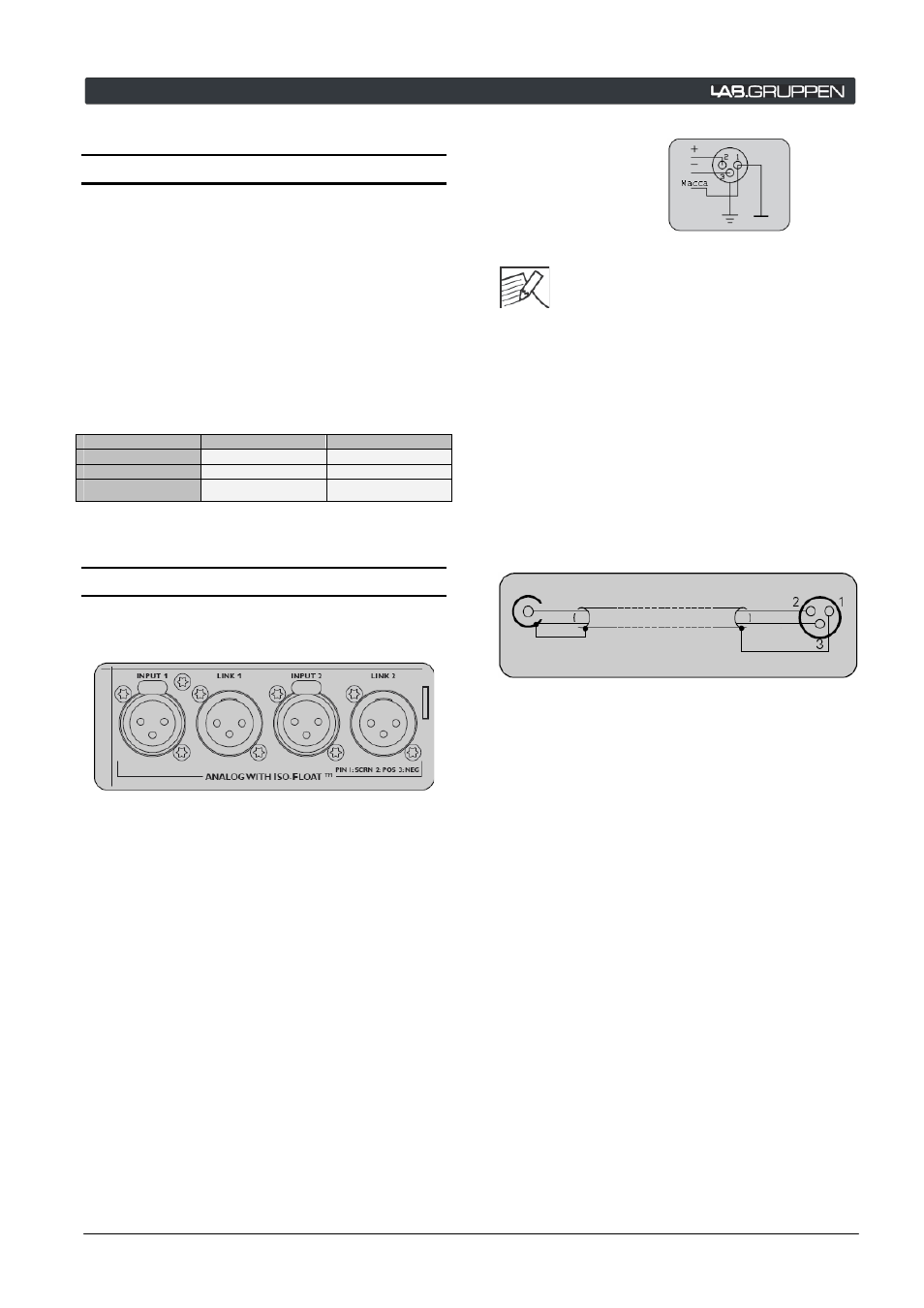

10 ИНТЕРФЕЙС ЗАДНЕЙ ПАНЕЛИ
10.1 Вход питания
Вход для питания PLM выполнен на 32-амперном
гнезде стандарта PowerCon. В комплект поставки PLM
включен сетевой кабель, который уже оснащен
подходящим разъемом и вилкой, однако, возможно
вам придется заменить вилку для соответствия с
вашей розеткой электрической сети. См. раздел 5.5.
10.1.1 Подробнее о распайке разъема PowerCon
Если в силу каких-либо причин вам придется заменить
разъем PowerCon, либо изготовить специальный
сетевой кабель, то вам необходимо запомнить эту
таблицу:
Пин PowerCon
Версия 230 В
Версия 115 В
L
Коричневый
Черный
N
Синий
Белый
╧
Зеленый/желтый
Зеленый
Табл. 10-1
10.2 Аналоговые входы и выходы
10.2.1 Аналоговые входы и выходы
Рис. 10-1
Электронно-балансные аналоговые входы выполнены
на
разъемах XLR3F. Каждый
вход
имеет
параллельный выход, выполненный на разъеме
XLR3M. Все разъемы XLR распаяны в соответствии с
IEC268, как показано на рисунке 10-2:
Пин 1: Масса/оплетка
Пин 2: Сигнал +
Пин 3: Сигнал –
Рис. 10-2
При «разветвлении» аналоговых выходов
нескольких PLM с
использованием
параллельных выходов, либо внешних
разветвителей, помните, что запас уровня источника
сигнала (например, микшерной консоли) может быть
ограничен.
Следуя
общему
правилу,
не
рекомендуется параллельное подключение входов
более 4 PLM. Если вам необходимо обеспечить один
сигнал на большем количестве PLM, то мы
рекомендуем использовать качественный усилитель
или усилитель-распределитель симметричных аудио
сигналов.
10.2.11 Использование небалансных сигналов
При возможности всегда старайтесь использовать
балансные подключения. В случае необходимости
подключения источника небалансного сигнала вам
будет необходим кабель со следующей распайкой:
СИГ. +
СИГ. +
СИГ. -
СИГ. –
ОПЛЕТКА
ОПЛЕТКА
Небалансный вход
Балансный вход
(например, RCA)
(XLR)
Рис. 10-3
Этот
способ
подключения
использует
«балансирующий» кабель с симметричных разъемом
XLR на одном конце (на вход PLM) и несимметричным
разъемом с закороченным на массу контактом «-» на
другом (на выход источника).
Такое подключение обычно обеспечивает более
качественные шумовые характеристики, нежели
закорачивание «минуса» на массу в симметричном
разъеме со стороны PLM. Однако, если в вашем
распоряжении
имеется
лишь
одножильный
экранированный
кабель,
то
вам
необходимо
использовать способ, показанный на рис. 10-4.
